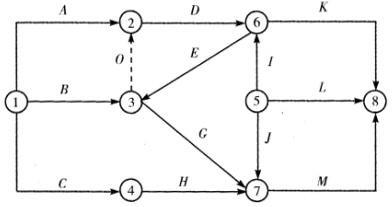

问题根据绘图规划，下列双代号网络图中的绘图错误有()

选项 A、有多余虚工作 B、存在循环回路 C、节点编号有误 D、有多个起点节点 E、从箭线上引出箭线

答案 BCD

解析在绘制双代号网络图时，一般应遵循以下基本规则：①网络图必须按照已定的逻辑关系绘制。②网络图中严禁出现从一个节点出发，顺箭头方向又回到原出发点的循环回路。如果出现循环回路，会造成逻辑关系混乱，使工作无法按顺序进行。③网络图中的箭线（包括虚箭线）应保持自左向右的方向，不应出现箭头指向左方的水平箭线和箭头偏向左方的斜箭线。④网络图中严禁出现双向箭头和无箭头的连线。⑤网络图中严禁出现没有箭尾节点的箭线和没有箭头节点的箭线。⑥严禁在箭线上引入或引出箭线。⑦应尽量避免网络图中工作箭线的交叉。当交叉不可避免时，可以采用过桥法或指向法处理。⑧网络图中应只有一个起点节点和一个终点节点。除网络图的起点节点和终点节点外，不允许出现没有外向箭线的节点和没有内向箭线的节点。
