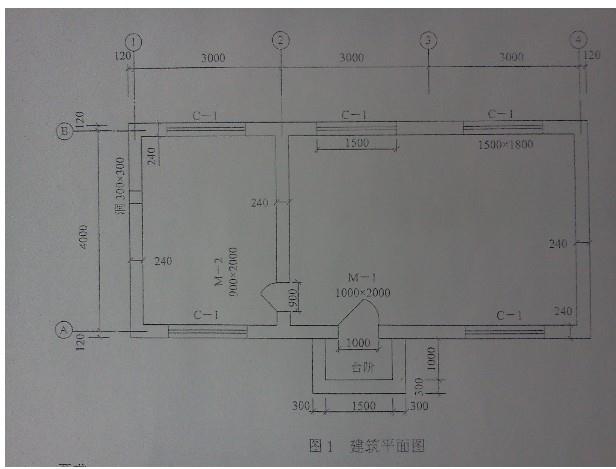

问题某单层建筑物平面图如图1所示，屋面板顶标高为2.2m，砖墙厚240mm，屋面板厚100mm，无女儿墙，台阶上方有伸出外墙面1.5m的雨篷，其水平投影面积为2.8m2。外墙圈梁横断面尺寸为240mm×300mm，窗C－1为1500mm×1800mm，门M－1为1000mm×2000mm、M－2为900mm×2000mm，地面采用水泥砂浆整体面层，室内有150mm高水泥砂浆踢脚线。

、计算该建筑物的建筑面积。、计算圈梁混凝土及外墙工程量。、计算地面及踢脚线工程量。

选项

答案

解析、（4＋0.24）×（3+3+3+0.24）=39.18（㎡）、（1）圈梁混凝土工程量①外墙中心线长=（4十9）×2=26（m） ②圈梁混凝土工程量=26×0.24×0.3=1.87（m3）（2）外墙工程量①外墙高度＝2.2－0.1＝2.1（m） ②扣除的门窗洞口面积＝1×2十5×1.5×1.8＝15.50（m2） ③外墙工程量＝（26×2.1－15.5）×0.24－1.87＝7.51（m3）、 ①地面工程量＝（4－0.24）×（9－0.24×2）＝32.04（m2） ②踢脚线工程量＝（4－0.24）×4十（9－0.24×2）×2＝32.08（m）
