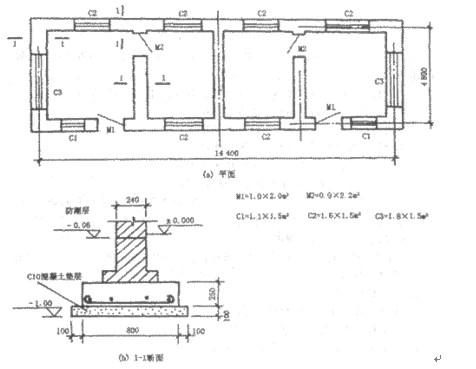

问题某“小型住宅”(见下图)为现浇钢筋混凝土平顶砖墙结构，室内净高2.9m，门窗均用平拱砖过梁，外门M1洞口尺寸为1.0㎡×2.0㎡，内门㎡洞口尺寸为0.9㎡×2.2㎡，窗洞高均为1.5m，内外墙均为一砖混水墙，用㎡．5水泥混合砂浆砌筑。计算砌筑工程量。

选项

答案

解析 (1)计算应扣除工程量： ①门M1：1×2×2×0．24＝0．96(m3) M2：0．9×2．2×2×0．24＝0．95(m3)，窗：(1．8×2＋1．1×2＋1．6×6)×1．5×0．24＝5．544(m3) ②砖平拱过梁： M1：(1．00＋0．1)×0．24×0．24X2＝0．127(m3) M2：(0．9＋0．1)×0．24×0．24×2＝0．115(m3) C：(1．8×2＋0．1×2)×0．365×0．24＋(1．1＋0．1)×2×0．24×0．24＋(1．6＋0．1)×6×0．365×0．24＝1．365(m3) 共扣减：0．96＋0．95＋5．544＋0．127＋0．115＋1．365＝9．06(m3) (2)计算砖墙毛体积：墙长：外墙：(14．4＋4．8)×2＝38．4(m) 内墙：(4．8－0．24)×3＝13．68(m) 砖墙毛体积：(38．4＋13．68)×2．9×0．24＝36．25(m3) (3)砌筑工程量：内外砖墙：36．25－9．06＝27．19(m3) 砖平拱：0．127＋0．115＋1．365＝1．61(m3) 砖基础：52．08×(0．24×0．65＋0．01575)＝8．94(m3)
