砖混结构二层住宅，基础平面图见图1，基础剖面图见图2，首层平面图见图3，二层平面图见图4;外墙墙身高5.88m，室外地坪标高为-0.2m;设混凝土基础与灰...

作者: rantiku 人气: - 评论: 0

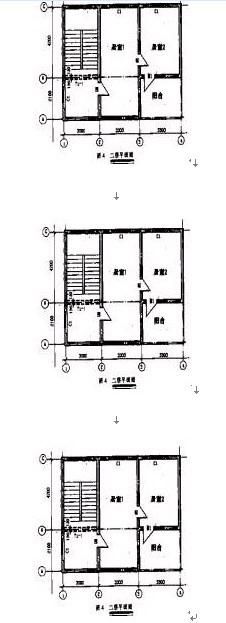

问题砖混结构二层住宅，基础平面图见图1，基础剖面图见图2，首层平面图见图3，二层平面图见图4;外墙墙身高5.88m，室外地坪标高为-0.2m;设混凝土基础与灰土垫层施工均不留工作面，人工挖沟槽从灰土垫层下表面开始放坡，土质为二类土，放坡系数K取0.5;TL-1为楼梯梁，钢筋混凝土屋面板上表面高度为6m，每层高均为3m;内外墙厚均为240mm，外墙±均有女儿墙，高600mm，厚240mm;预制钢筋混凝土楼板、n面板厚度均为 120mm;外墙上的过梁、圈梁体积为2.5立方米，内墙上的过梁、圈梁体积为1.5立方米;门窗洞口尺寸：C1为1500mm×l200mm，M1为 900mm×2000mm，M2为1000mm×2100mm.阳台为敞开式阳台。请计算以下工程量

1. 建筑面积 2. 平整场地 3. 人工挖沟槽 4. 门、窗 5. 砖外墙 6. 砖内墙 7. 钢筋混凝土基础模板工程量 8. 基础中直径为12mm的钢筋工程量 9. 基础混凝土工程量(直径12mm的钢筋每米长度的重量为0.888kg)

选项

答案

解析 1. 建筑面积　　[(2.1+4.2+0.12×2)×(3+3.3+0.12×2)+(4.2+0.12×2)×3.3]×2+2.1×3.3×1/2 =[6.54×6.54+4.44×3.3]×2+3.465=118.3l(平方米) 　　2. 平整场地工程量计算

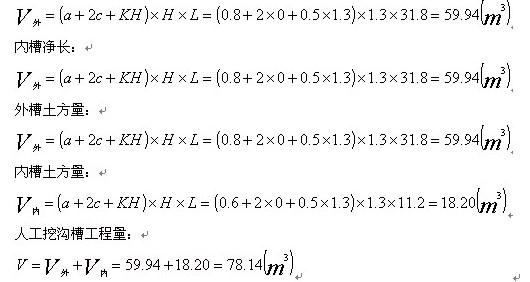

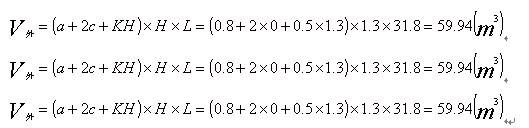

3. 人工挖沟槽工程量计算　　外槽中心线长：

4. 门、窗　　门面积=1.00×2.10+0.90×2.00×5=11.10(平方米) 　　窗面积=1.50×1.20×3×2=10.80(平方米) 　　5. 砖外墙　　外墙中心线长=(2.1+4.2+3+3.3+3.3)×2=31.80(平方米) 　　外墙门窗面积=1.50×1.20×3×2+1.00×2.10+0.9×2.00=10.8+2.10+1.80 =14.70(平方米) 　　砖女儿墙体积=31.8×0.6×0.24=4.58(立方米) 　　砖外墙工程量=(外墙中心线长×外墙高度—外墙门窗面积)×墙厚—过梁圈梁体积+砖女儿墙体积=(31.8×5.88-14.7)×0.24-2.5+4.58=43.43(立方米) 　　6. 砖内墙　　内墙净长=(4.2-0.12×2)+(4.2+2.1-0.12×2)=10.02(m) 　　内墙门面积=0.90×2.00×2×2=7.2(平方米) 　　每层内墙墙身高度=层高—混凝土板厚=3-0.12=2.88(m) 　　砖内墙工程量=(内墙净长×每层内墙墙身高度×层数—内墙门面积)×墙厚—过梁圈梁体积=(10.02×2.88×2-7.2)×0.24-1.5=10.62(立方米) 　　7. 钢筋混凝土基础模板工程量　　外墙钢筋混凝土基础中心线长=(2.1+4.2+3+3.3+3.3)×2=31.8(m) 　　模板工程量=0.3×2×31.8=19.08(平方米) 　　8. 基础直径12mm钢筋工程量　　钢筋长度=31.8×4=127.2(m) 　　钢筋重量=0.888×127.2=112.95(kg) 　　9. 混凝土工程量　　混凝土工程量=0.3×(0.2+0.24+0.2)×31.8=6.11(立方米)
