试计算下图所示某工程现浇YL-I矩形单梁（C30)的钢筋工程量（净用量）。YL-I由4 个编号的钢筋组成，按其形状可分为直筋、弯起钢筋（弯起角度为45。）...

作者: rantiku 人气: - 评论: 0

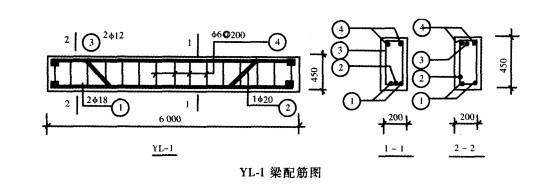

问题试计算下图所示某工程现浇YL-I矩形单梁（C30)的钢筋工程量（净用量）。YL-I由4 个编号的钢筋组成，按其形状可分为直筋、弯起钢筋（弯起角度为45。）和箍筋三种，均为I级 (HPP235)钢筋。其中①号、②号、③号钢筋两端有半圆弯钩。

选项

答案

解析 1.直筋计算：钢筋端头混凝土保护层厚度为25mm,则： ①号钢筋长度=6 OOO -2 x25 +6. 25 x 18 x2 =6 175 (mm) ③号钢筋长度=6 000 -2 x25 +6.25 xl2 x2 =6 100 (mm) 2.弯起钢筋： ②号钢筋的弯起坡度为45°,钢筋端头、受拉、压区保护层厚度均为25mm,则： ②号钢筋长度=6 000 -2 x25 +0.414 X (450 -2 x25) x 2 + 6. 25 x 20 x 2 = 6 531 (mm) 3.箍筋：箍筋计算长度=构件周长=(200+450) x2 =1 300 (mm) 箍筋个数=(构件长度-混凝土保护层）/箍筋间距+1 =(6 000 -25 x2) /200 + 1 =31 (根） 4.钢筋总长度： φ18 (①号）钢筋总长度=6 175 x2 = 12 350 (mm) φ20 (②号）钢筋总长度=6 531 x1=6 531 (mm) φ12 (③号）钢筋总长度=6 120 x2 = 12 240 (mm) φ6 (④号）钢筋总长度=1 300 x31 =40 300 (mm)
