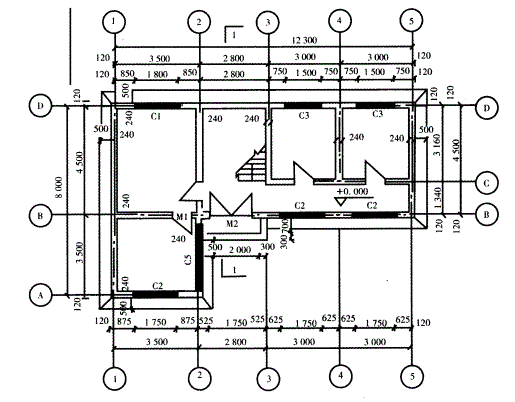

某五层砖混结构办公楼，首层平面图如下图所示。二层及以上各层除将首层M2的位置改为C2外，其他均与首层平面相同，层高均为3.00m，屋顶盖标高15.0m，女...

作者: rantiku 人气: - 评论: 0

问题某五层砖混结构办公楼，首层平面图如下图所示。二层及以上各层除将首层M2的位置改为C2外，其他均与首层平面相同，层高均为3.00m，屋顶盖标高15.0m，女儿墙顶标高15.60m，室外地坪为-0.5m，门窗框外围尺寸及材料见门窗框尺寸表。

要求： 1.计算办公楼建筑面积。 2.计算水泥砂浆外墙抹灰工程量。 3.计算门窗工程量。

选项

答案

解析 1.建筑面积=[（8.0 + 0.24）X （3.5 + 0.24）+ （3.0 + 3.0 + 2.8） x （4.5 + 0.24）] x 5 =362. 65 （m2）或：建筑面积=[（3.5 +2.8 +3 +3 +0.24） x （4.5 +0.24） + （.5 +0.24）x3.5] x 5 = 362. 65 （m2） 2.外墙面抹灰工程量的计算：外墻面抹灰工程量按外墙面的垂直投影面积以m2计算。应扣除门窗洞口、外墙裙和大于0.3m2孔洞所占面积，洞口側壁面积不另增加。附墻垛、梁、柱侧面抹灰面积并入外墻面抹灰工程量内计算。外墻面高度均由室外地坪算起，向上算至：①平屋顶有挑檐（天沟）的，算至挑檐（天沟）底面；②平屋顶无挑檐（天沟）、带女儿墻的，算至女儿墻压顶底面；③坡屋顶带檐口天棚的，算至檐口天棚底面；④坡屋顶带挑檐无檐口天棚的，算至屋面板底，跨出檐者，算至挑檐上表面。外墙抹灰面积=墻高X墻长-门窗洞口面积 C1面积=1.8 x 1.8 x5 =16.2 （m2） C2 面积=1.75 x 1.8 X （3 +4 x4）=59.85 （m2） C3 面积=1.5 x 1.8 x2 x5 =27 （m2） C5 面积=1.8 x 1.8 x5 = 16. 2 （m2） M2 面积=2 x2.4 =4. 8 （m2）外墻外边线长=（12.3 +0. 24） x 2 + （8 +0.24）x2 =41.56 （m2）外墙面总面积=（15.6 +0.5） x 41.56 =669. 12 （m2）外墙抹灰面积=669. 12 - 16.2 -59. 85 -27 - 16. 2 - 4. 8 =545. 07（m2） 3.门窗工程量：铝合金门=4. 8 （m2）纤维板门（M1） =1 x 1.96 x 4 x 5 =39.2 （m2）铝合金窗（C2/C5） =59. 85 +16. 2 =76. 05（m2）木窗（C3） =27 + 16.2 =43.2 （m2）
