某多层砖混结构基础平面及断面图如图4-2，砖基为一步大放脚，钢筋混凝土带形基础外墙基底宽1 200mm,内墙基底宽为1 000mm。求：(1)砖基础工...

作者: rantiku 人气: - 评论: 0

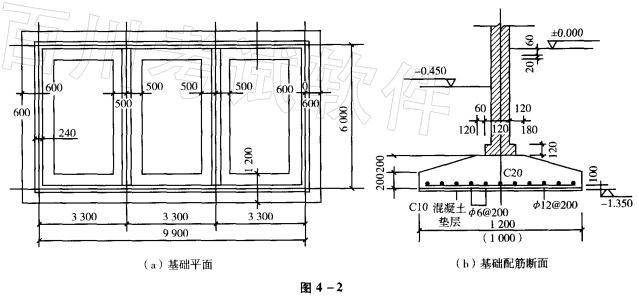

问题某多层砖混结构基础平面及断面图如图4-2，砖基为一步大放脚，钢筋混凝土带形基础外墙基底宽1 200mm,内墙基底宽为1 000mm。求： (1)砖基础工程量； (2)钢筋混凝土带塑基础及垫层工程量。

选项

答案

解析 (1)外墙中心线长=9.9×2+6×2=31.8 (m) 内墙砖基础净长=(6 -0. 24)×2 =11.52 (m) 砖基础工程量=(1.35 -0. 1 -0.2 -0.2 +0.066)×0. 24×(31.8 +11.52) =9.52 (m3) (2)钢筋混凝土基础工程量外墙中心线长=31. 8 (m) 内墙混凝土基础净长=(6-0.6×2)×2 =9.6 (m) 外墙钢筋混凝土基础=[1.2×0.2+ (0.3×2 +1.2)×0.2/2]×31. 8 = 13. 36 (m3) 内墙钢筋混凝土基础=[1.0×0.2+ (0.3×2 + 1.0)×0.2/2]×9. 6 = 3. 46 (m3) 钢筋混凝土基础=外墙钢筋混凝土基础+内墙钢筋混凝土基础=13. 36 + 3.46= 16. 82 (m3) 垫层工程量=外墙垫层+内墙垫层=1.2×0. 1×31.8+1×0.1×9.6=4.78 (m3)
