根据双代号网络图绘图规则，下列网络图中的绘图错误有（　）处。 A.5 B.4 C.3 D.2

作者: tihaiku 人气: - 评论: 0

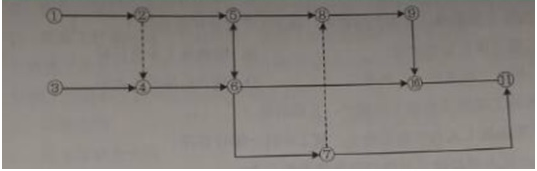

问题根据双代号网络图绘图规则，下列网络图中的绘图错误有（　）处。

A.5 B.4 C.3 D.2

选项

答案 B

解析本题考查的是双代号网络计划的绘图规则。错误：（1）有①③两个开始节点；（2）⑤⑥之间有双向箭头；（3）⑩?之间的连线无箭头；（4）无终点节点。参见教材P133。
