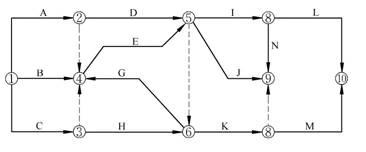

问题 某分部工程双代号网络计划如下图所示,其作图错误包括( )。 A. 有多个起点节点 B. 有多个终点节点 C. 存在循环回路 D. 节点编号重复 E. 节点编号有误
选项
答案 BCDE
解析 本题主要考查双代号网络计划。 B项:双代号网络图中不可以出现多个起点节点和多个终点节点,本题存在9、10两个终止节点,所以终点节点的编制有错误,B项当选。 C项:双代号网络图中不可以出现闭合回路,本题4、5、6节点组成了闭合回路,所以存在循环回路错误,C项当选。 D项:本题有两个8节点,节点编号重复错误,D项当选。 E项:双代号网络计划图节点编号可以不按顺序编制,但箭头指向编号应大于箭尾编号,本题中G工作,由6节点指向4节点,节点编号存在错误,E项当选。 A项:图中只有一个起始节点,不属于本图中的错误。A项不当选。 本题为选非题,综上所述,本题正确答案为BCDE。
