其工程双代号网络图如下图所示，存在的绘图错误是（　）。 A、多个起点节点 B、多个终点节点 C、节点编号有误 D、存在循环回路

作者: tihaiku 人气: - 评论: 0

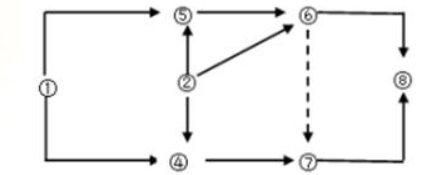

问题其工程双代号网络图如下图所示，存在的绘图错误是（　）。

选项 A、多个起点节点 B、多个终点节点 C、节点编号有误 D、存在循环回路

答案 A

解析本题考查的是网络图的绘制。网络图中应只有一个起点节点和一个终点节点（任务中部分工作需要分期完成的网络计划除外），除网络图的起点节点和终点节点外，不允许出现没有外向箭线的节点和没有内向箭线的节点。图中节点①节点②均为起点节点。参见教材P118。
