根据表中给出的逻辑关系绘制的双代号网络图如下图所示，图中绘图的错误是()。A:逻辑关系表达不正确B:节点编号有错误C:出现了相同代号的工作...

作者: rantiku 人气: - 评论: 0

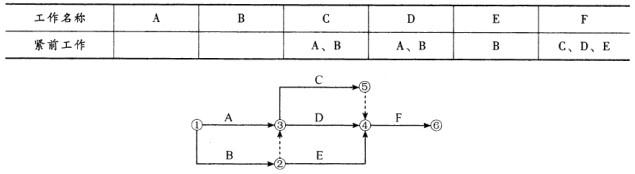

问题根据表中给出的逻辑关系绘制的双代号网络图如下图所示，图中绘图的错误是()。

选项 A:逻辑关系表达不正确 B:节点编号有错误 C:出现了相同代号的工作 D:有多余的虚工作

答案 B

解析虚箭线是实际工作中并不存在的一项虚拟工作，故它们既不占用时间，也不消耗资源，一般起着工作之间的联系、区分和断路三个作用。其中，区分作用是指双代号网络图中每一项工作都必须用一条箭线和两个代号表示，若两项工作的代号相同时，应使用虚工作加以区分。此题中，节点④和节点⑤的编号应该互换。
