共用题干对某工程的工艺关系和组织关系进行分析，其逻辑关系及持续时间见下表，请进行下列选择。根据以上资料，回答下列问题：经计算，其计算工期应为()天...

作者: rantiku 人气: - 评论: 0

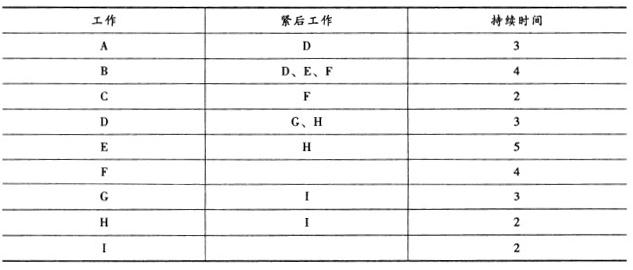

问题共用题干对某工程的工艺关系和组织关系进行分析，其逻辑关系及持续时间见下表，请进行下列选择。

根据以上资料，回答下列问题：

选项经计算，其计算工期应为()天。 A:13 B:15 C:18 D:12

答案 A

解析网络图如下图所示，由图中可以看出，虚箭线共3条。

如网络图所示，图中共有线路A→D→H→I，B→D→G→I，B→D→H→I，B→F,C→F,B→E→H→I和A→D→G→I七条，B→E→H→l的计算工期为13天最大。所以关键线路应该是B→E→H→I。如网络图所示，图中共有线路A→D→H→I，B→D→G→I，B→D→H→I，B→F，C→F，B→E→H→I和A→D→G→I七条，B→E→H→I的计算工期为13天最大，则计算工期为13天。单代号网络图中的每一个节点表示一项工作，节点宜用圆圈或矩形表示。节点所表示的工作名称、持续时间和工作代号等应标注在节点内。如上图的双代号网络图，可知工作共有11个，则单代号网络计划的节点数共有11个。
