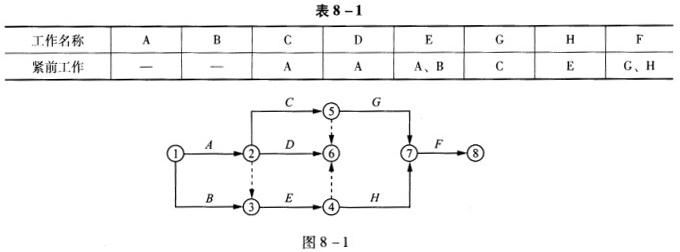

问题根据表8-1给定的逻辑关系绘制的双代号网络图如图8-1所示，图中的错误是()。

选项 A:有循环线路 B:有多个终点节点 C:有多个起点节点 D:逻辑关系不正确

答案 B

解析绘制双代号网络图的基本规则包括：①必须正确表达已定的逻辑关系；②严禁出现循环回路；③在节点之间严禁出现带双向箭头或无箭头的连线；④严禁出现没有箭头节点或没有箭尾节点的箭线；⑤当某些节点有多条外向箭线或多条内向箭线时，为使图形简洁，可使用母线法绘制（但应满足一项工作用一条箭线和相应的一对节点表示）；⑥箭线不宜交叉，当交叉不可避免时，可用过桥法或指向法表示；⑦双代号网络图中应只有一个起点节点和一个终点节点（多目标网络计划除外），在该双代号网络计划中，有两个终点节点（只有内向箭线）⑥和⑧。
