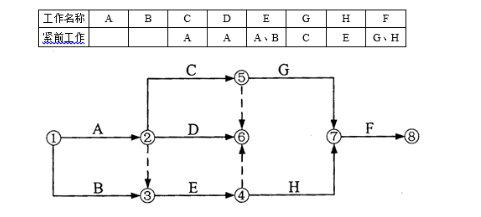

问题根据下表给定的逻辑关系绘制的双代号网络图如下所示，图中的错误是( )。

选项 A.有循环线路 B.有多个终点节点 C.有多个起点节点 D.逻辑关系不正确

答案 B

解析本题考查的是双代号网络图的绘制。（1）网络图必须按照已定的逻辑关系绘制。（2）网络图中严禁出现从一个节点出发，顺箭头方向又回到原出发点的循环回路。（3）网络图中的箭线（包括虚箭线，下同）应保持自左向右的方向，不应出现箭头指向左方的水平箭线和箭头偏向左方的斜向箭线。若遵循该规则绘制网络图，就不会出现循环回路。（4）网络图中严禁出现双向箭头和无箭头的连线。（5）网络图中严禁出现没有箭尾节点的箭线和没有箭头节点的箭线。（6）严禁在箭线上引入或引出箭线。（7）应尽量避免网络图中工作箭线的交叉。当工作箭线交叉不可避免时，可以采用过桥法或指向法处理。（8）网络图中应只有一个起点节点和一个终点节点（任务中部分工作需要分期完成的网络计划除外)。除网络图的起点节点和终点节点外，不允许出现没有外向箭线的节点和没有内向箭线的节点。（9）网络图中的节点都必须有编号，其编号严禁重复，并应使每一条箭线上箭尾节点编号小于箭头节点编号。 6、8号节点均为终点节点。
