问题背景资料：某施工单位中标一矿井立风井井筒及其相关巷道工程。风井全深450m，直径6m，相关巷道7000m。井筒检查钻孔提供资料显示，该风井表土层厚110m，以含水砂层为主，基岩段多为泥岩、砂质泥岩互层，含水极弱，而在350m~358m有中粒砂岩层，预计涌水量为15m3/h；风井井底井筒与巷道连接处为单侧马头门与回风巷相接。施工单位根据巷道工程量和本企业的设备条件编制了施工组织设计，确定在风井井筒掘砌完成、改为罐笼提升后，采用自有的1t矿车进行井下运输，为井下调车方便，井底车场增加了一段临时巷道。在井筒工程施工到底后，相关的井筒工程进行了竣工验收，验收结果为：竣工资料齐全完整，井壁混凝土强度以及规格尺寸、观感质量均合格，表土段井壁滴水不漏，井筒总漏水量为8m3，并有个别部位集中在中粒砂岩水层段。问题： 1、根据背景资料，确定本风井井筒表土段、基岩段的合理施工方案。 2、在井筒和巷道施工期间，应选配哪些合适的提升设备？ 3、为方便调车，应如何在井底车场布置临巷道？画出示意图，并填写相关井巷的名称。 4、该井筒基岩段成井后漏水的主要原因可能有哪些？是否需要处理？ 5、筒井到底后，排水、供电、运输应做哪些调整？

选项

答案

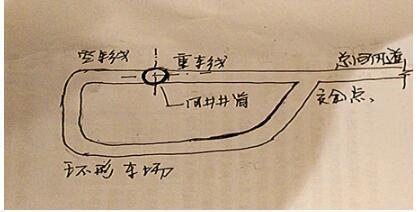

解析 1、该风井表土层较厚，达110m。且为含水砂层，属不稳定表土，应采用冻结法施工。考虑基岩段为泥岩、砂质泥岩互层，含水极弱。可采用普通钻爆法施工，采用短段掘砌混合作业方式，或采用短段掘砌单行作业均可。采用锚喷临时支护。与井筒连接的巷道如管子道、马头门一同掘砌并同时混凝土浇筑3~5m。考虑在350m~358m有中粒砂岩层，预计涌水量为15m3/h。采用工作面预注浆，通过浇筑混凝土止浆垫，在工作面钻孔注浆。 2、在井筒施工，选用双卷筒提升机，用吊桶提升，可用3-5m3吊桶，单钩提供。巷道施工期间采用罐笼提升，立井到底后，马上进行临时改绞为双罐笼提供。为井下巷道掘进矸石提升服务。 3、为方便调车，在风井井底应形成临时环形车场。见下图。

4、因为在350m~358m有中粒砂岩层，预计涌水量为15m3/h。如不能有效处理，很可能造成井筒漏水，验收记录未含井筒防治水部分。主要原因此含水层未进行注浆堵水处理造成井筒漏水8m3。按验收标准要求，应进行处理。使井筒漏量控制在6m3以下。 5、井筒施工期间可采用吊泵排水。到底后应在井底设卧泵，在井底设临时水仓，临时水泵房。为保证井下供电能力，在井筒到底后，应高压入井，尽快在井下设临时电变所，或使用移动式变电站向各施工点供电。保证井下排水用电。井下运输可采用1t矿车进行平巷运输，利用罐笼提升，利用环形车场迅速提高提矸能力。
