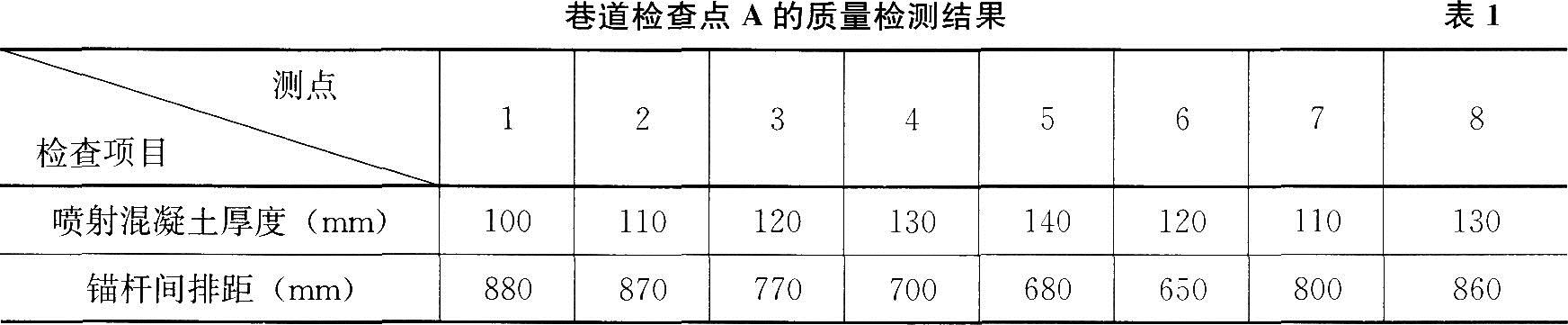

问题某煤矿主要运输大巷，采用锚杆喷射混凝土支护，设计锚杆的间排距为800mm×800mm，锚杆抗拔力70kN，喷射混凝土的强度等级为C20，厚度120mm。施工过程中某检查点A的质量检测结果见表1。

该巷道在3月份验收时分析检查结果发现，喷射混凝土强度不合格出现2次，厚度不合格出现3次，平整度不合格出现20次，锚杆抗拔力不合格出现5次，锚杆间排距不合格出现12次，巷道断面尺寸不合格出现8次。施工单位在进行施工质量总结分析时还发现，喷射混凝土用水泥、骨料和添加剂无质量问题，但是喷射混凝土用量大大超过定额。【问题】 1．该工程喷射混凝土支护厚度及锚杆问排距的施工质量合格标准是什么? 2．分析说明检查点A的喷射混凝土厚度与锚杆间排距施工质量是否合格? 3．依据排列图法，具体说明影响该工程质量的主要因素和次要因素。 4．喷射混凝土用量大大超过定额可能存在的原因有哪些?

选项

答案

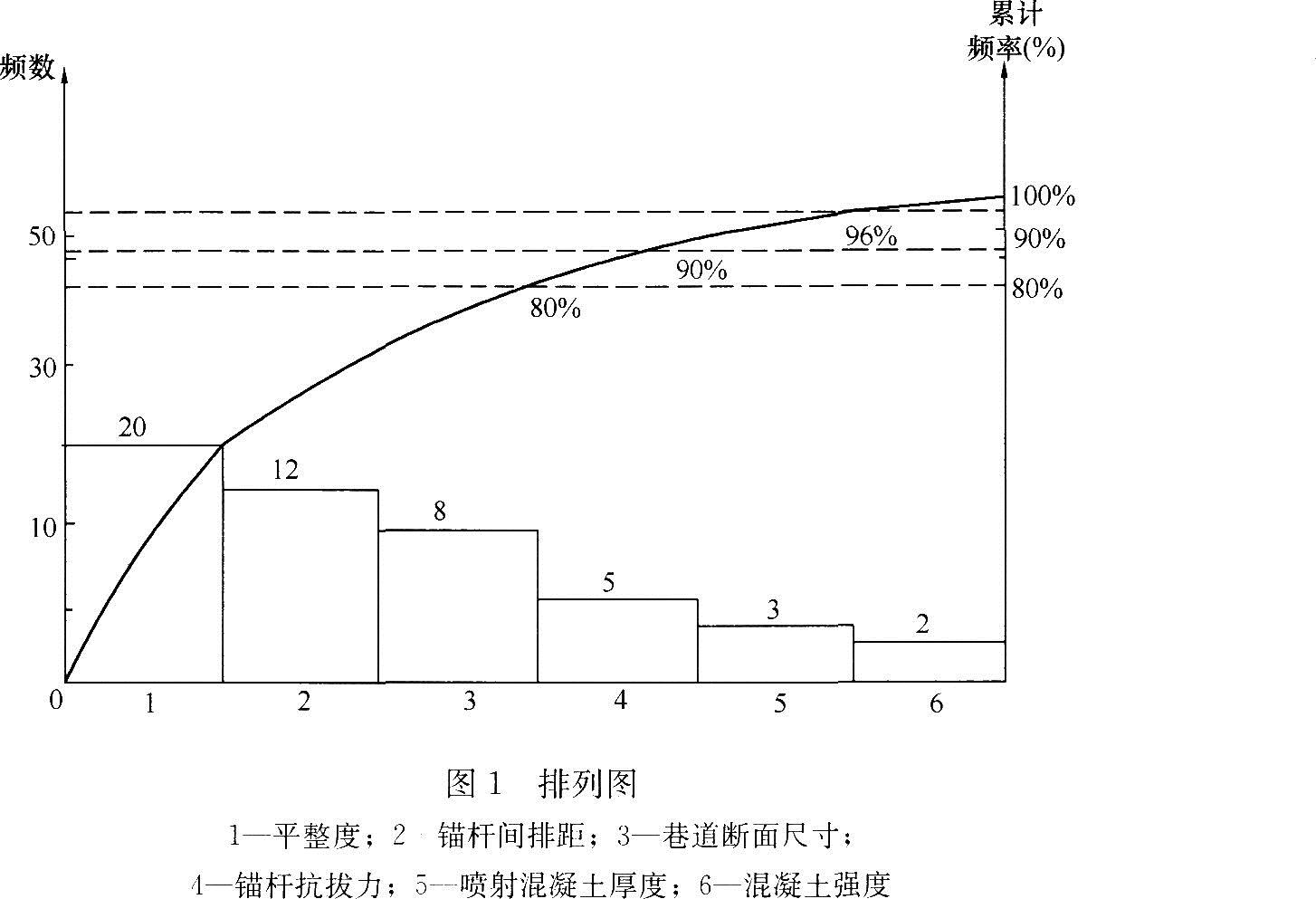

解析 1．该工程为煤矿主要运输大巷，喷射混凝土支护工程验收工作要点包括： (1)喷射混凝土所用的水泥、水、骨料、外加剂的质量，应符合施工组织设计的要求；混凝土配合比和外加剂掺量应符合相应的国家标准要求。 (2)喷射混凝土厚度不应小于设计值的90％。 (3)喷射混凝土的表面平整度不大于50mm；基础深度不小于设计值的90％。锚杆与锚索支护工程验收工作要点包括： (1)锚杆的杆体及配件等必须符合设计要求。 (2)锚杆安装质量要求安装牢固，托板紧贴壁面，不松动。对全长粘结型锚杆(砂浆锚同锚杆)应检查砂浆密实度，要求注浆密实度应大于75％。锚索锁定后的预应力不小于设计值的90％。 (3)锚杆孔的深度允许偏差应为0～50mm，锚索安装的有效深度不应小于设计的95％。 2．A喷射混凝土厚度检测点8个，设计厚度120mm，按《混凝土结构工程施工质量验收规范》GB 502042015规定，喷射混凝土厚度不应小于设计值的90％，即局部不得小于120×90％=108mm。A点检测点数8个，其中第一点厚度100mm为不合格点，其他7个点均合格，合格率7／8=87．5％。根据《煤矿井巷工程质量验收规范》GB 50213—2010规定，合格率大于75％，且其余测点不影响安全使用即为合格。锚杆间排距测点8个，第5、6两测点不合格，合格率6／8=75％，大于规定70％，且其余点不影响安全使用，为合格。 3．按照不合格出现次数的大小进行排列，并计算累计频率(见表2)。根据频数及频率表绘制排列图(如图1所示)。

根据排列图可以看出影响质量的主要因素是喷混凝土平整度、锚杆间排距、巷道断面尺寸，其累计出现频率在0～80％之间，次要因素为锚杆抗拔力，因为其累计频率在80％～90％之间；一般因素是喷混凝土厚度、混凝土强度，因为其累计频率在90％～100％之间。 4．由于水泥、骨料和添加剂均无质量问题，因此混凝土用量大大超定额主要是人为操作问题，其原因可能有：(1)配合比不当；(2)回弹量过大；(3)混凝土的粘接效果不好，造成喷层脱落等。
