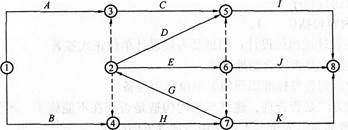

问题某分部工程双代号网络计划如下图所示，图中的错误有（　　）。

选项 A.多个起点节点 B.存在循环回路 C.多个终点节点 D.节点编号有误 E.工作代号重复

答案 ABD

解析考点: “双代号阿络图的绘制”。网络图中应只有一个起点节点和一个终点节点(任务中部分工作需要分期完成的网络计划除外)。如果将存在循环回路的问题更正，从节点⑦不应有箭线指向节点②，那么节点②就成为起点节点，因此可以说，存在多个起点节点也是图中的一个错误。所以，选项A符和题意。网络图中严禁出现从一个节点出发，顺箭头方向又回到原出发点的循环回路。节点②、④、⑦构成了循环回路。所以，选项8符合题意。节点⑤和节点⑥的编号错误，箭头节点的编号不应小于箭尾芷点的编号．节点⑤和节点⑥的编号应对调。所以，选项D符合题意。因此，本题的正确答案为ABD。
