某水库枢纽工程由大坝、溢洪道、电站等组成。大坝为均质土坝，最大坝高35m，土方填筑设计工程量为200万m3，设计压实度为97%。建设过程中发生如下事件： ...

作者: tihaiku 人气: - 评论: 0

问题某水库枢纽工程由大坝、溢洪道、电站等组成。大坝为均质土坝，最大坝高35m，土方填筑设计工程量为200万m3，设计压实度为97%。建设过程中发生如下事件：事件一：溢洪道消力池结构如图5所示，反滤层由小石（5～20mm）、中粗砂和中石（20～40mm）构成。施工单位依据《水闸施工规范》（SL27—2014）的有关规定，制订了反滤层施工方案和质量检查要点。

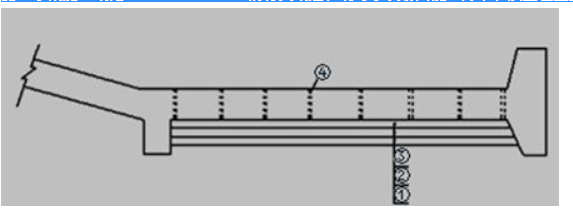

图5　消力池结构示意图事件二：大坝工程施工前，施工单位对大坝料场进行复查，复查结果为：土料的天然密度为1.86g/cm3，含水率为24%，最大干密度为1.67g/cm3，最优含水率为21.2%。事件三：溢洪道施工前，施工单位对进场的钢筋、水泥和止水橡皮等原材料进行了复检。事件四：根据《水利水电工程施工质量检验与评定规程》（SL176—2007）中关于施工质量评定工作的组织要求，相关单位对重要隐蔽单元工程进行了质量评定。事件五：建设过程中，项目法人按照《水利水电建设工程验收规程》（SL223—2008）的规定，组织了水电站工程单位工程验收，施工单位、监理单位和设计单位作为被验单位参加了验收会议。＜1> 、根据事件一，指出消力池结构示意图中①、②、③、④代表的填筑材料（或构造）名称；说明反滤层施工质量检查的要点。＜2> 、根据事件二，计算土坝填筑需要的自然土方量是多少万m3（不考虑富余、损耗及沉降预留，计算结果保留1位小数）。＜3> 、根据《碾压式土石坝施工规范》（DL/T5129—2001），除事件二中给出的内容外，料场复查还应包括哪些主要内容？＜4> 、根据《水闸施工规范》（SL27—2014）及相关规定，指出事件三中钢筋复检的内容。＜5> 、指出事件四中关于重要隐蔽单元工程质量评定工作的组织要求。＜6> 、指出事件五中的不妥之处，并说明理由。

选项

答案

解析＜1> 、①为中粗砂，②为小石，③为中石，④为排水孔（或冒水孔）。反滤层施工质量检查要点为：反滤料的厚度、粒径、级配、含泥量；相邻层面铺筑时避免混杂。＜2> 、料场土的干密度：ρd＝1.86/（1＋24%）＝1.50g/cm3或（1.50t/m3）填筑控制干密度：1.67×97%＝1.62g/cm3或（1.62t/m3）设料场需要备的方量为V（万m3），根据干土质量相等：1.50×V＝1.62×200 V＝1.62/1.50×200＝216.0万m3 [或：V＝1.67×0.97×1.24/1.86×200（4分）＝216.0万m3] ＜3> 、料场还需复查的内容为：（1）覆盖层或剥离层厚度；（2）料场的分布、开采及运输条件；（3）料场的水文地质条件；（4）料层厚度、分布情况和有效储量。＜4> 、钢筋的复检内容为：拉力（或强度）、延伸率、冷弯、重量偏差、直径偏差。＜5> 、重要隐蔽单元工程及关键部位单元工程质量经施工单位自评合格，监理单位抽检后，由项目法人（或委托监理）、监理、设计、施工、工程运行管理（施工阶段已有时）等单位，组成联合小组，共同检查核定其质量等级并填写签证表，报工程质量监督机构核备。＜6> 、施工、监理和设计单位作为被验单位不妥；应是验收工作组成员单位。
