惠河水利枢纽工程，挡水建筑物为混凝土面板堆石坝，总库容为5亿m3，引水隧洞布置在右岸，在左岸设有开敞式溢洪道。坝址地区河床覆盖层厚度平均30m，河床宽度不...

作者: tihaiku 人气: - 评论: 0

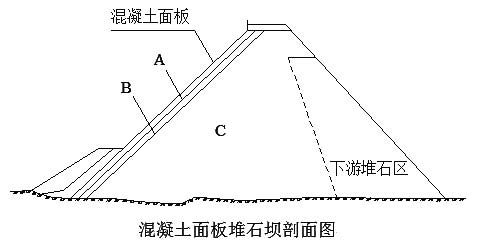

问题惠河水利枢纽工程，挡水建筑物为混凝土面板堆石坝，总库容为5亿m3，引水隧洞布置在右岸，在左岸设有开敞式溢洪道。坝址地区河床覆盖层厚度平均30m，河床宽度不大。坝址两岸山坡陡峻，为坚硬的花岗岩。坝体剖面图如下图所示。

在建设过程中，发生了如下事件：事件一：在初步设计文件里，采用了分期围堰法导流方案，建设单位提出了异议。事件二：根据水文资料及相关规定，施工期上游围堰设计静水位27.8m，波浪高度1.5m，安全超高0.7m。事件三：承包人甲中标承担该水库工程的施工任务。施工过程中，由于异常恶劣天气原因，工程开工时间比原计划推迟，综合考虑汛前形势和承包人甲的施工能力，项目法人直接指定围堰工程由分包人乙实施。承包人甲同时提出将混凝土面板浇筑分包给分包人丙实施的要求，经双方协商，项目法人同意了承包人甲提出的要求，并签订协议，协议中要求承包人甲对两个分包人的行为向项目法人负全部责任。事件四：当大坝填筑到一定高程时，为安全度汛，承包人甲对堆石坝体上游坡面采取了防渗固坡处理措施。事件五：大坝下游堆石区材料相应的单价分析表如下。

问题： 1. 指出本题图中A、B、C所代表的坝体分区名称。 2. 事件一中，建设单位关于导流方案的异议是否妥当，如不妥，请指出正确的导流方案。 3. 事件二中，请计算上游围堰的堰顶高程，判断此围堰的级别。 4. 根据《水利建设工程施工分包管理规定》（水建管[2005]304号），指出事件三中项目法人行为的不妥之处，并说明理由。 5. 根据《混凝土面板堆石坝施工规范》（SL49-94），列举事件四中承包人甲可采取的防渗固坡处理措施。 6. 事件五中，指出弃渣场清理单价分析表中A、B、C、D、E、F、G分别代表的含义或数值。

选项

答案

解析 1. A代表垫层区；B代表过渡区；C代表主堆石区。 2. 建设单位关于导流方案的异议正确。根据“坝址地区河床覆盖层厚度平均30m，河床宽度不大”，本工程应采用隧洞导流。 3. 上游围堰的堰顶高程=27.8m＋1.5m＋0.7m＝30.0m；该大坝总库容为5亿m3，可判断大坝工程规模为大（2）型，根据临时性水工建筑物级别，4级围堰的保护对象为“1、2级永久性水工建筑物”，故本围堰的级别应为4级。 4. 不妥1：对围堰工程的分包，项目法人直接指定分包人。理由：对于指定分包，必须经项目的上级主管部门同意方可指定分包人。不妥2：项目法人同意承包人甲提出的要求（或同意混凝土面板浇筑分包给分包人丙实施）。理由：混凝土面板作为主要建筑物的主体结构，不得进行工程分包。不妥3：协议中要求承包人甲对两个分包人的行为向项目法人负全部责任。理由：指定分包人乙直接对项目法人负责；混凝土面板浇筑为违法分包。 5. 承包人可采取的防渗固坡处理措施有：碾压砂浆、喷射混凝土、喷洒阳离子乳化沥青。 6. A：基本直接费；B：10.47；C：0.47；D：0.42；E：0.76； F：机械台时费；G：材料补差；H：12.42。
