问题某公司承建一座城市桥梁。该桥上部结构为6×20m简支预制预应力混凝土空心板梁，每跨设置边梁2片，中梁24片；下部结构为盖梁及φ1000mm圆柱式墩，重力式U形桥台，基础均采用φ1200mm钢筋混凝土钻孔灌注桩。桥墩构造如图2所示。

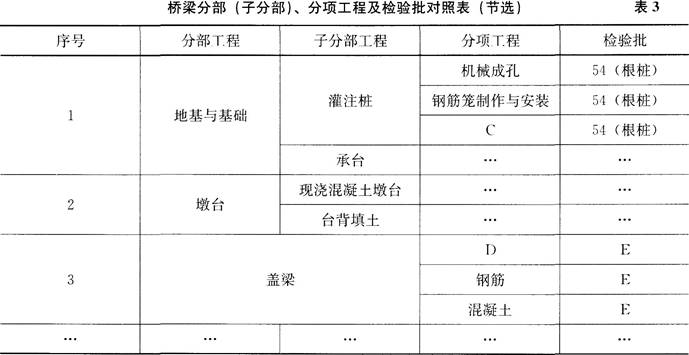

开工前，项目部对该桥划分了相应的分部、分项工程和检验批，作为施工质量检查、验收的基础。划分后的分部(子分部)、分项工程及检验批对照表如表3。

工程完工后，项目部立即向当地工程质量监督机构申请工程竣工验收，该申请未被受理。此后，项目部按照工程竣工验收规定对工程进行全面检查和整修，确认工程符合竣工验收条件后，重新申请工程竣工验收。【问题】　1．写出图2中构件A和桥面铺装结构层8的名称，并说明构件A在桥梁结构中的作用。　2．列式计算图2中构件A在桥梁中的总数量。　3．写出表3中C、D和E的内容。　4．施工单位应向哪个单位申请工程竣工验收　5．工程完工后，施工单位在申请工程竣工验收前应做好哪些工作

选项

答案

解析　1．构件A为：桥梁支座；桥面铺装结构层8为：粘结层(油)。构件A在桥梁结构中的作用：在桥跨结构与桥墩或桥台的支承处所设置的传力(或传递荷载)装置。它不仅要传递很大的荷载，并且还要保证桥跨结构能产生一定的变位(或位移)。　2．方法一：以空心板梁数量为基础进行计算 (1)全桥空心板数量：6×26=156片。 (2)构件A的总数量：4×156=624个。方法二：以墩台数量为基础进行计算 (1)全桥共有桥墩5座、桥台2座。 (2)每桥跨有空心板梁26片，每片空心板一端需要构件A的数量为2个。 (3)每桥墩(盖梁)上需要构件A的数量为：2×26×2=104个。每桥台上需要构件A的数量为：1×26×2=52个。 (4)构件A的总数量：5×104+2×52=624个。　3．C：混凝土灌注；D：模板与支架；E：5个盖梁(或每个盖梁)。　4．施工单位向建设单位提交工程竣工报告，申请工程竣工验收。　5．施工单位在申请工程竣工验收前应做好的工作有： (1)工程项目自检合格。 (2)监理单位组织的预验收合格。 (3)施工资料、档案完整。 (4)建设主管部门及工程质量监督机构责令整改的问题全部整改完毕。
