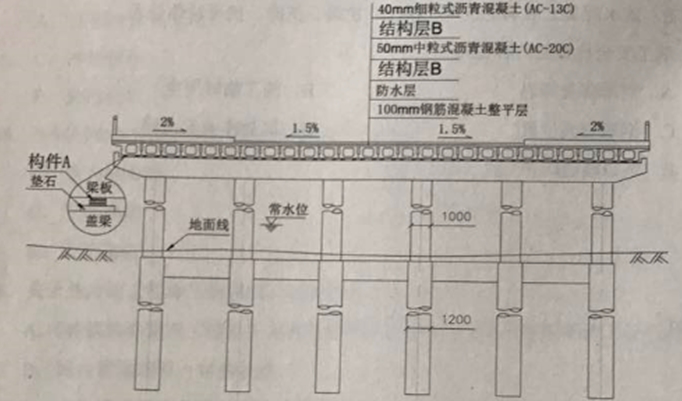

问题某公司承建一座城市桥梁，该桥上部结构为6×20m简支预制预应力混凝土空心板梁，每跨设置边梁2片，中梁24片；下部结构为盖梁及Φ1000mm圆柱式墩，重力式U型桥台，基础均采用Φ1200mm钢筋混凝土钻孔灌注桩。桥墩构造如图1所示。

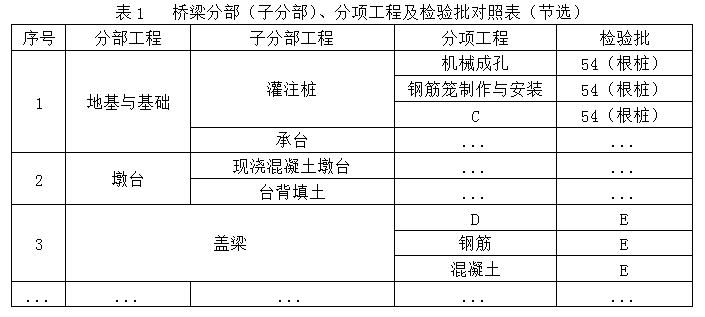

图1 桥墩构造示意图（单位：mm）开工前，项目部对该桥划分了相应的分部、分项工程和检验批，作为施工质量检查、验收的基础。划分后的分部（子分部）、分项工程及检验批对照表如表1。

工程完工后，项目部立即向当地工程质量监督机构申请工程竣工验收，该申请未被受理。此后，项目部按照工程竣工验收规定对工程进行全面检查和整修，确认工程符合竣工验收条件后，重新申请工程竣工验收。＜1>、写出图1中构件A和桥面铺装结构层B的名称，并说明构件A在桥梁结构中的作用。＜2>、列式计算图1中构件A在桥梁中的总数量。＜3>、写出表1中C、D和E的内容。＜4>、施工单位应向哪个单位申请工程竣工验收？＜5>、工程完工后，施工单位在申请工程竣工验收前应做好哪些工作？

选项

答案

解析 <1>、构件A为：桥梁支座；结构层B为：粘层油。支座作用是：在桥跨结构与桥墩或桥台的支承处所设置的传力装置。它不仅要传递很大的荷载，并且还要保证桥跨结构能产生一定的变位。 <2>、共6跨梁，每跨有24+2=26片箱梁，每个箱梁一端有2个支座（共4个支座）。那么总共有26×4×6=624个支座。 <3>、 C:水下灌注混凝土，D:模板安装 ,E：5（个）。 <4>、施工单位向建设单位提交工程竣工报告，申请工程竣工验收。 <5>、工程完工后，施工单位应自行组织有关人员进行检查评定，总监理工程师应组织专业监理工程师对工程质量进行竣工预验收，对存在的问题，应由施工单位及时整改。整改完毕后，由施工单位向建设单位提交工程竣工报告，申请工程竣工验收。
