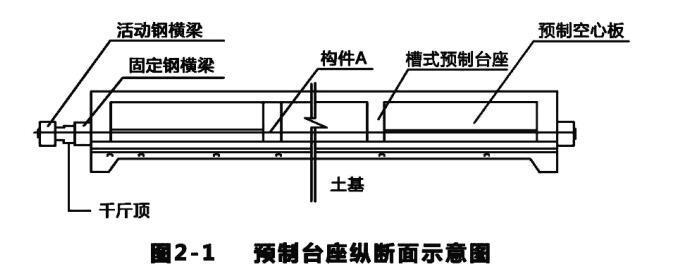

问题某公司承建一座城市桥梁工程。该桥上部结构为 16×20m 预应力混凝土空心板，每跨布置空心板 30 片。进场后，项目部编制了实施性总体施工组织设计，内容包括：（1）根据现场条件和设计图纸要求，建设空心板预制场。预制台座采用槽式长线台座，横向连续设置 8 条预制台座，每条台座 1 次可预制空心板 4 片，预制台座构造如图 2-1 所示。

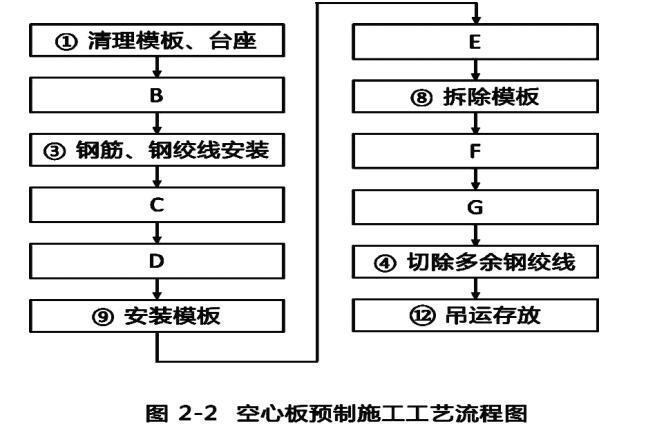

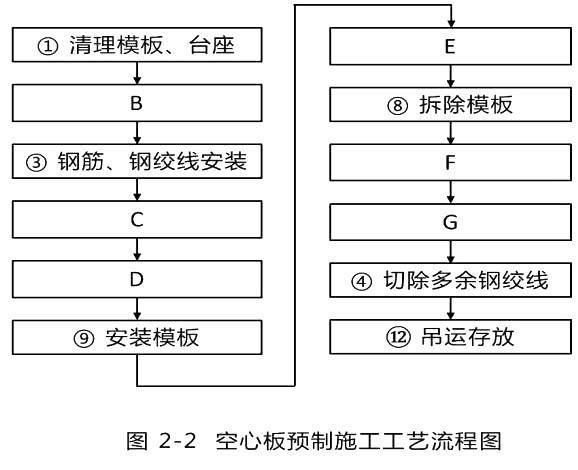

（2）将空心板的预制工作分解成 ① 清理模板、台座，② 涂刷隔离剂，③ 钢筋、钢绞线安装，④ 切除多余钢绞线，⑤隔离套管封堵，⑥ 整体放张，⑦ 整体张拉，⑧ 拆除模板，⑨ 安装模板，⑩ 浇筑混凝土，? 养护， ? 吊运存放等 12 道施工工序，并确定了施工工艺流程如图 2-2 所示。（注：① ~?为各道施工工序代号）（3）计划每条预制台座的生产（周转）效率平均为 10 天，即考虑各条台座在正常流水作业节拍的情况下，每 10 天每条预制台座均可生产 4 片空心板。（4）依据总体进度计划空心板预制 80 天后，开始进行吊装作业，吊装进度为平均每天吊装 8 片空心板。

1. 根据图 2-1 预制台座的结构型式，指出该空心板的预应力体系属于哪种型式？写出构件 A 的名称。 2. 写出图 2-2 中空心板施工工艺流程框图中施工工序 B、 C、 D、 E、 F、 G 的名称。（选用背景资料给出的施工工序①~?的代号或名称作答） 3. 列式计算完成空心板预制所需天数。 4. 空心板预制进度能否满足吊装进度的需要？说明原因。

选项

答案

解析 1.预应体系属于先张法有粘结预应力体系；构件 A 为预应力筋（钢绞线）。 2.① 清理模板、台座， ② 涂刷隔离剂， ③ 钢筋、钢绞线安装， ④ 切除多余钢绞线，⑤ 隔离套管封堵， ⑥ 整体放张， ⑦ 整体张拉， ⑧ 拆除模板， ⑨ 安装模板， ⑩ 浇筑混凝土， ?养护， ?吊运存放。

2. B-②刷涂隔离剂； C-⑤隔离套管封堵； D-⑦整体张拉； E-⑩浇筑混凝士； F-?养护；G-⑥整体放张。 3.该桥梁工程共需要预制空心板 30×16=480 片，按照“每 10 天每条预制台座可生产 4 片空心板”的要求，每天能生产预制空心板 8×0.4=3.2 片，所以共需天数 480 片÷3.2=150 天。因此共 150 天。某公司承建一座城市桥梁工程。该桥上部结构为 16×20m 预应力混凝土空心板，每跨布置空心板 30 片。 4.（1）不满足吊装进度。（2）从第 80 天开始算，预制剩余天数:150-80=70 天，吊装预制空心板需要天数为:480片÷8 天/片=60 天<70 天，因此不满足。（4）依据总体进度计划空心板预制 80 天后，开始进行吊装作业，吊装进度为平均每天吊装 8 片空心板。
