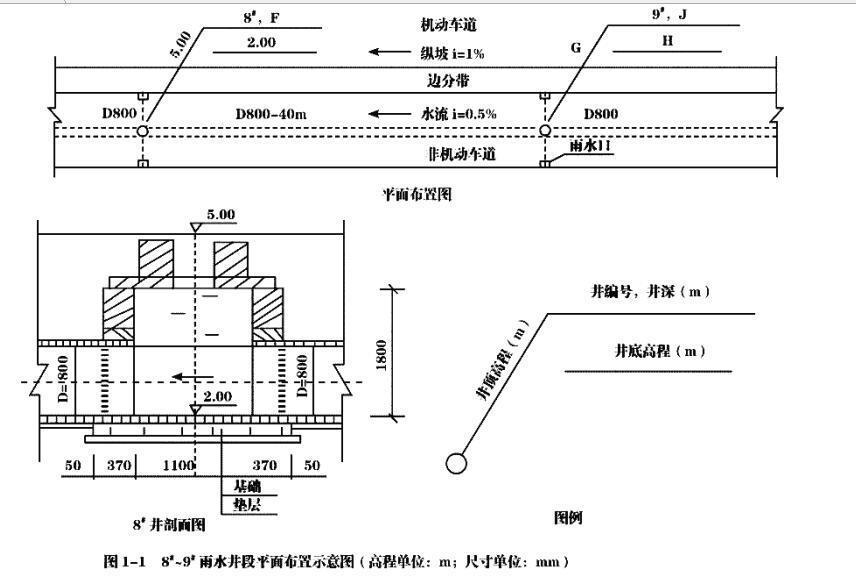

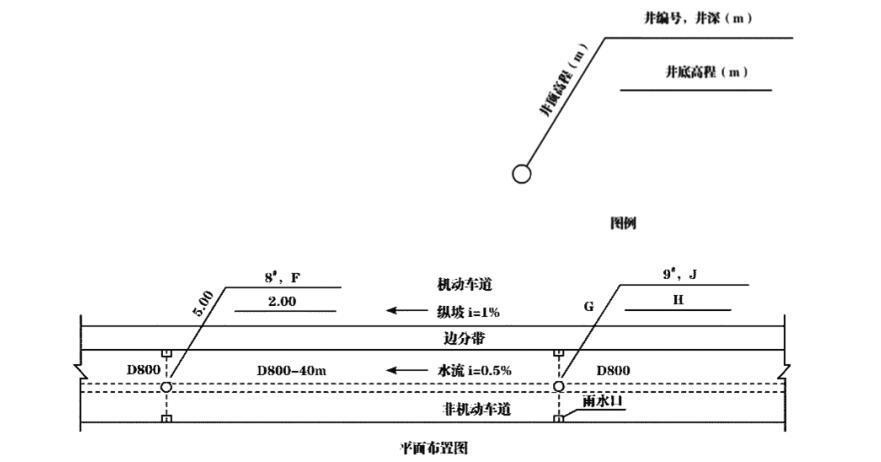

某公司承建一段新建城镇道路工程，其雨水管位于非机动车道，设计采用 D800mm 钢筋混凝土管，相邻井段间距 40m， 8#、 9#雨水井段平面布置图如图 ...

作者: tihaiku 人气: - 评论: 0

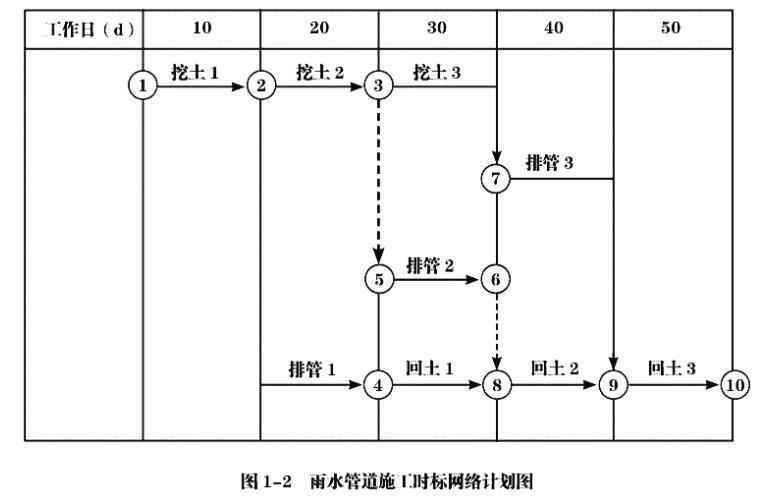

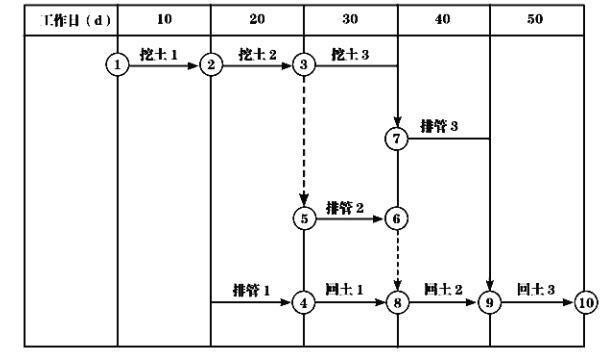

问题某公司承建一段新建城镇道路工程，其雨水管位于非机动车道，设计采用 D800mm 钢筋混凝土管，相邻井段间距 40m， 8#、 9#雨水井段平面布置图如图 1-41 所示， 8#-9#类型一致，施工前，项目部对部分相关技术人员的职责，管道施工工艺流程，管道施工进度计划，分部分项工程验收等内容规定如下：（1）由 A（技术人员）具体负责：确定管线中线、检查井位置与沟槽开挖边线。（2）由质检员具体负责：沟槽回填土压实度试验；管道与检查井施工完成后，进行管道 B 试验（功能性试验）。（3）管道施工工艺流程如下：沟槽开挖与支护→C →下管、排管、接口→检查井砌筑→管道功能性试验→分层回填土与夯实。（4）管道验收合格后转入道路路基分部工程施工，该分部工程包括填土、整平、压实等工序，其质量检验的主控项目有压实度和 D 。（5）管道施工划分为三个施工段，时标网络计划如图 1-2 所示（2 条虚工作需补充）。

1. 根据背景资料，写出最合适题意的 A、 B、 C、 D 的内容。 2. 列式计算图中， 1-1 中， F、 G、 H、 J 的数值 3. 补全图 1-2 中缺少的虚工作（用时标网络图提供的节点代号及箭线作答，或用文字叙述，在背景资料中作答无效）。补全后的网络图中有几条关键线路，总工期为多少？

选项

答案

解析 1.A 是测量员（放线员）， B 是严密性试验， C 是基础施工， D 是弯沉值。 2. F=5.00-2.00=3.00m； G=5.00+40×1%=5.40m； H=2.00+40×0.5%=2.20m； J=5.40-2.20=3.20m。

3. 45 之间增加虚工作， 67 之间增加虚工作。 6 条关键线路。总工期 50 天。
