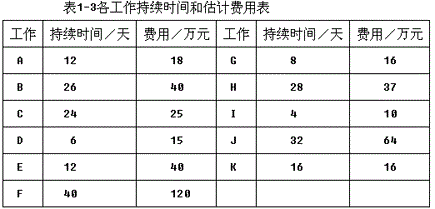

某施工单位编制的某工程网络图，如图1-1所示，网络进度计划原始方案各工作的持续时间和估计费用，如表1-3所列。

【问题】

1.在图1-1上，计算网络进度计划原始方案各工作的时间参数，确定网络进度计划原始方案的关键路线和计算工期。

2.若施工合同规定：工程工期93天，工期每提前一天奖励施工单位3万元，每延期一天对施工单位罚款5万元。计算按网络进度计划原始方案实施时的综合费用。

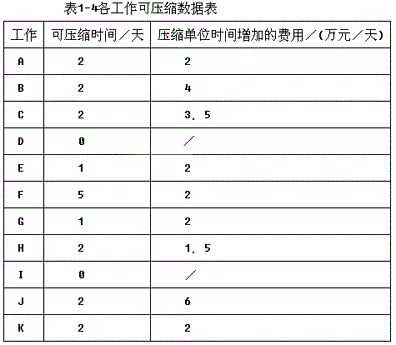

3.若该网络进度计划各工作的可压缩时间及压缩单位时间增加的费用，如表1-4所列。确定该网络进度计划的最低综合费用和相应的关键路线，并计算调整优化后的总工期(要求写出调整优化过程)。

1.在图1-2上计算时间参数

关键路线：①-③-⑥-⑦-⑧

(或关键工作为B、F、J;或在图中直接标出)

工期：98天(或在图中标出)

2.计算综合费用

原始方案估计费用：

18+40+25+15+40+120+16+37+10+64+16=401(万元)

延期罚款：5×(98-93)=25(万元)

综合费用：401+25=426(万元)

3.调整优化工期

第一次调整优化：在关键线路上取压缩单位时间增加费用最低的工作F为对象压缩2天。

增加费用：2×2=4(万元)

第二次调整优化：工作A、C、H、J与工作B、F、J同时成为关键工作，选择工作H和工作F为调整对象，各压缩2天。

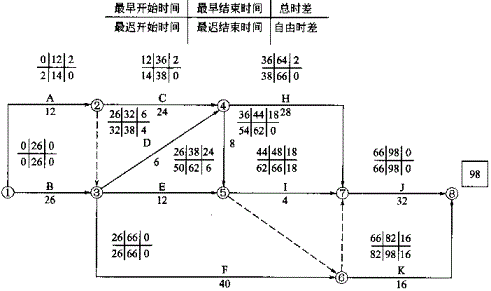

图1-2网络时间参数计算

增加费用：2×(1.5+2)=7(万元)

第三次调整优化：工作A、C、H、J与工作B、F、J仍为关键工作，选择工作A和工作F为调整对象，各压缩1天。

增加费用：1×(2+2)=4(万元)

优化后的关键线路为：

①-③-⑥-⑦-⑧(或关键工作为A、C、H、J)

和①-②-④-⑦-⑧(或关键工作为B、F、J)

工期;98-2-2-1=93(天)

最低综合费用：401+4+7+4=416(万元)
