如图6所示，纸平面内两个半径均为R的半圆相切于0点，半圆形区域内分别存在垂直纸面的匀强磁场，磁感应强度大小相等、方向相反，一长为2R的导体杆0A绕过0点且...

作者: rantiku 人气: - 评论: 0

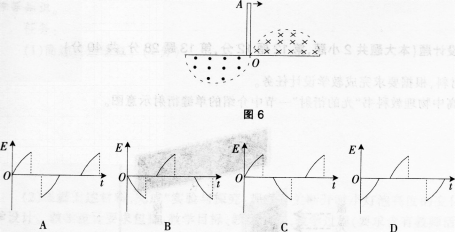

问题如图6所示，纸平面内两个半径均为R的半圆相切于0点，半圆形区域内分别存在垂直纸面的匀强磁场，磁感应强度大小相等、方向相反，一长为2R的导体杆0A绕过0点且垂直于纸面的轴顺时针匀速旋转，t=0时，0A恰好位于两半圆的公切线上。若选取从0指向

选项 A的方向为电动势的正方向，下列描述导体杆中感应电动势占随时间t变化的图象正确的是( )。

答案 C

解析根据右手定则，开始时感应电动势的方向为正，因此排除B、D。设经过时间t导体杆转过

学知识，杆中的电动势在右边磁场区域，从0开始随着时间增大，离开磁场后变为0；进入左边区域后，方向变为负向，电动势从0开始随着时间增大，离开磁场后变为0，可知C正确，故选C。
