问题根据所给建筑施工图，按要求回答问题。

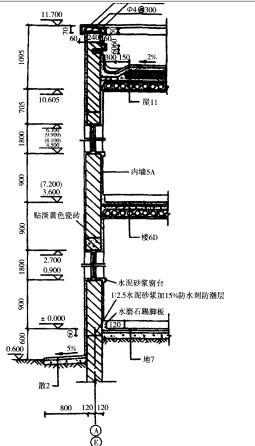

枪神剖面详图1:20 69.说明该图样的图示方法。 70.简述该图样画出的建筑物基本构成部分的基本功能。

选项

答案

解析 69.该图是外墙身详图。实际是建筑剖面图中外墙从室外地坪以下到屋顶檐部的局部放大图。 70.墙是建筑物的承重和围护构件，它承受屋顶、楼板传来的荷载，并将这些荷载连同.自重一起传给基础。外墙与屋顶一起组成了整个房屋的外壳，抵抗雨、雪、风沙的侵袭，阻止太阳的辐射作用，夏季隔热冬季保温。内墙起分隔室内空间、避免相互干扰的作用。楼板层是建筑物水平方向的承重构件和分隔构件，楼板将整个建筑物分成若干层，它承受着作用在上面的荷载，并将这些荷载连同自重一起，传给墙或柱，同时还对墙身起水平支撑作用。地面直接承受各种使用荷载，并将这些荷载连同自重直接传给地基。屋顶是建筑物顶部的围护和承重构件，它承受屋顶的全部荷载，并将这些荷载传给墙或柱，还起阻隔雨水、风雪对室内的影响，将雨、雪水排除，防止冬季室内热量散失，夏季太阳辐射进入室内的作用。窗主要起采光和通风的作用，同时又有分隔和围护作用，是非承重构件。
