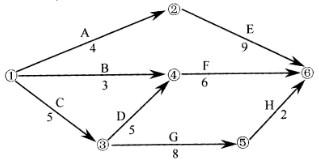

问题共用题干某项目由8项活动(A、B、C、D、E、F、G、H)组成，其网络图见下图，各活动的工期（单位：天）均已在图中标出。

选项该网络图中的关键路线是()。 A:A—E B:B—F C:C—D—F D:C—G—H

答案 C

解析本题考查双代号网络图中工作之间的逻辑关系。E的紧前工作只有一项A，所以A选项错误；D为F的紧前工作，所以D必须在F之前完成，而不是E，所以B选项错误；F有两项紧前工作，B和D，所以必须在B、D完成之后，F才能开始，C选项正确；D和G同时作为C工作的紧后工作，两者是平行工作，可以同时开始，D选项正确。本题考查最早开始时间的计算。F有两项紧前工作，B和D，所以必须在B、D完成之后，F才能开始。B的最早完成时间为3，D的最早完成时间为：5+5=10，两者取大值为10。本题考查考生对关键路线的理解。关键线路为持续时间最长的线路，在本题中为C—D—F，持续时间为：5+5+6=16（天）。本题考查总工期的计算。根据上面关键线路的计算，持续时间最长的线路的持续时间就是工期，为16天。
