问题某施工单位承建了一段路基工程，其中K18+220～k18+430设置了一段挡土墙，路基填方高度最高为11m，挡土墙横断面示意图如下。

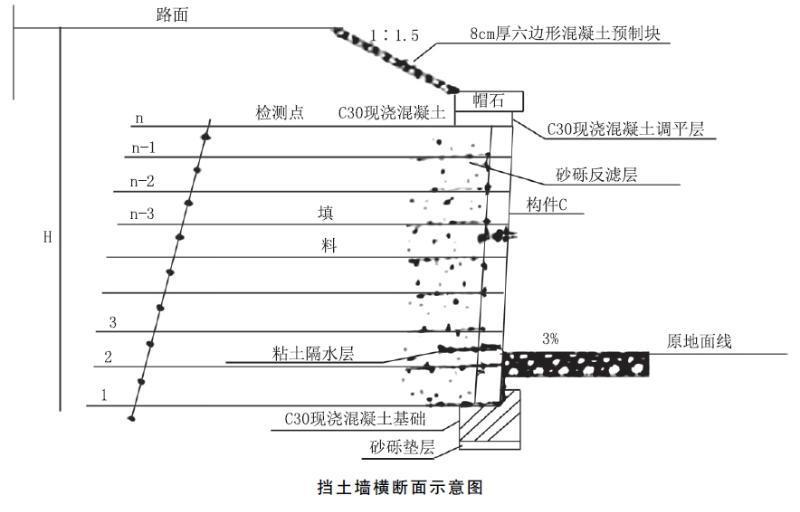

挡土墙横断面示意图挡土墙施工流程为；施工准备（含构件C预制）→测量放线→工序A→地基处理→排水沟施工→基础浇筑→构件C安装→工序B→填料填筑与压实→墙顶封闭。路基工程施工前项目部进行了技术交底，技术交底工作由项目经理组织，项目总工程师主持实施，向项目部、分包单位的全体施工技术人员和班组进行交底，交底人员和参会人员双方签字确认。技术交底记录部分内容如下：（1）筋带采用聚丙烯土工带，进场时检查出厂质量证明书后即可用于施工。（2）聚丙烯土工带的下料长度取设计长度。聚丙烯土工带与面板的连接，可将土工带的一端从面板预埋拉环或预留孔中穿过，折回与另一端对齐，并采用筋带扣在前端将筋带扎成一束。（3）填土分层厚度及碾压遍数，应根据拉筋间距、碾压机具和密实度要求，通过试验确定。为保证压实效果，所有填筑区域均使用重型压实机械压实，严禁使用羊足碾碾压。（4）填料摊铺，碾压应从拉筋尾部开始，平行于墙面碾压，然后向拉筋中部逐步进行。再向墙面方向进行。严禁平行于拉筋方向碾压。碾压机具不得在挡土墙范围内调头。 <1> 、按照挡土墙设置的位置和结构型式划分，分别写出该挡土墙的名称。 <2> 、写出挡土墙施工流程中工序

选项 A，工序B与图中构件C的名称。写出挡土墙施工流程中必须交叉进行的工序。 <3> 、项目部组织技术交底的方式是否正确？说明理由。 <4> 、逐条判断技术交底记录内容是否正确，并改正错误。

答案

解析 <1> 、按设置的位置为路堤挡土墙；按结构型式为加筋土挡土墙。 <2> 、工序A：基坑开挖；工序B：筋带铺设；构件C：墙面板。其中墙面板安装、筋带铺设、填料填筑与压实等工序交叉进行。 <3> 、不正确。理由：技术交底应分级进行、分级管理。（1）凡技术复杂的重点工程、重点部位，由总工程师向主任工程师。技术队长及有关职能部门负责人交底；（2）施工队一级的技术交底，由施工技术队长负责向技术员、施工员、质量检查员、安全员以及班组长进行交底；（3）施工员向班组进行交底。 <4> 、第（1）条不正确；理由：筋带采用聚丙烯土工带。进场材料应有出厂质量证明书和出厂试验报告，进场后应取样进行技术指标测定。第（2）条不正确；理由：穿孔方式有单孔穿、上下穿或左右环孔合并穿三种，并以活结绑扎牢固。第（3）条不正确；理由：距加筋土面墙1m范围外，填料采用大中型振动压实机械压实，距加筋土面墙1m范围内，采用小型压实机械压实。第（4）条不正确；理由：压实顺序应先从筋带中部开始，逐步碾压至筋带尾部，再碾压靠近墙体部位。
