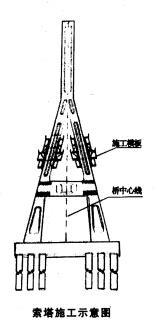

问题施工单位承建了一座独塔双索型斜拉桥，主桥为246m + 126m，设计车速120km/h，桥面宽26.5m，采用方尖碑式索塔，塔尖为四棱锥形，索鞍区塔身为7.4 m（顺桥向）x6.4m（横桥向），向下渐变为7.8mx8m，空心断面。桥面以上塔高124m，中塔柱壁厚为1.2m，下塔柱壁厚为1.5m。编制索塔施工方案时，施工单位根据本桥索塔特点，对滑模和爬模两种施工方法进行了比选，最终选择了适合本桥特点的施工方案，索塔施工示意图如右图所示。

施工单位还按照以下要求对索塔施工安全专项方案进行了论证： (1)工程施工前，索塔施工安全专项方案由施工单位的A编制，B审核，C审批。 (2)监理单位专业监理工程师对方案审核合格后，D签字审批。 (3)论证专家组对方案审查后，提出书面论证审查报告。施工单位在索塔施工中进行的主要测量工作有： (1)塔底高程测量、塔底轴线的塔板模板轮廓点放样、上下塔柱及横梁模板各接高轮廓点的放样与标髙测量。 (2)劲性骨架、锚索管与模板安置的调整测量。 (3)考虑张拉引起的收缩偏位以及浇筑混凝土时产生下降等原因，放样时在设计基础上加入预偏、沉降等。问题： 1.滑模和爬模两种施工方法相比，哪种方法更适合本桥索塔施工？简要说明理由。 2.写出安全专项方案论证中A、B、C、D分别对应的相关人员或部门。 3.针对索塔施工应配置哪些主要大型机械设备？ 4.补充完善索塔施工主要测量工作。

选项

答案

解析 1.爬模更适合。理由：滑模施工速度快，劳动强度小，但技术要求高，施工控制复杂，外观质量较差，且易污染，一般倾斜度较大，预留孔道及埋件多的索塔不宜用此法。爬模兼有滑模和翻模的优势，施工安全，质量可靠，修补方便，国内外大多采用此法。 2. A对应“施工单位的专业技术人员”，B对应“公司技术和安全管理部门”，C对应“公司的单位技术负责人”，D对应“监理单位的总监理工程师”。 3.应配置的大型机械设备：塔节、施工电梯、输送泵。 4.应补充：（1）建立平面控制网点，对常用点采取保护措施，防风防晒。（2）索塔基础沉降观测。
