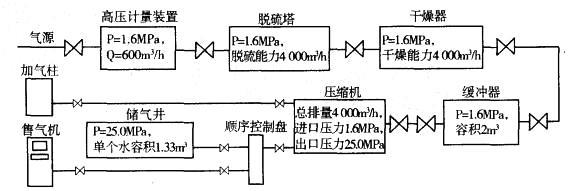

问题某城市规划在郊区新建一座车用燃气加气总站（压缩天然气CNG)，工艺流程见下图:

气源由D325*8埋地无缝钢管，从局里总站420m的天然气管网接驳，管网压力1.0MPa，主要设备工艺参数如图示，P表示工作压力，Q表示流量。项目报建审批手续完善，采取土建和安装工程施工总承包模式。建设单位通过相关媒体发布公开招标信息，按招投标管理要求选定具备相应资质的A施工单位。签订施工合同，建设单位制定B专业公司分包储气井施工，A单位将土建工程的劳务作业发包给C劳务分包单位。工程实施过程中，A单位及时检查、审核分包单位提交的分包工程施工组织设计、质量保证体系及措施、安全保证体系及措施、施工进度统计表、工程款支付申请、竣工交验报告等文件资料，并指派专人负责对分包单位进行全过程管理。消防设施检测单位对采用共用接地装置的消防控制室主机进行技术测试时，在柜体处实测接地电阻值为12Ω,在基础槽钢处实测接地电阻值为0.4Ω。由于测试是有不合格项，为此向A单位提出整改要求，项目部认真分析原因，并及时整改，顺利通过消防部门验收。 1.合同签订，A施工单位应审核B专业公司哪些证明文件？工程实施过程中，还需审核分包单位哪些施工资料？ 2.根据流程图，工艺管道试压宜采用什么介质？应采取哪些主要技术措施？ 3.埋地管道D325*8施工中，有哪些关键工序？ 4.分析检测单位提出不合格项整改要求的原因，接地电阻测量可采用哪些方法？

选项

答案

解析 1.总承包合同约定的业主指定的分包项目不属于主体工程，总承包单位考虑分包施工更有利于工程的进度和质量的分部工程；一些专业性较强的分部工程分包，分包方必须具备相应的企业资质等级，如石油化工企业、冶炼企业、电力企业资质，以及相应技术资格，如锅炉、压力容器、起重、电梯技术资格。本题B公司应具有相应的企业资质等级，承担油气井施工的是石油化工企业；涉及到工艺管道，应该具有相应技术资格，如不具有资质和能力则不能分包。施工过程中总承包方或其主管部门应及时检查、审核分包方提交的分包工程施工组织设计、施工技术方案质量保证体系和质量保证措施、安全保证体系及措施、施工进度计划、施工进度统计报表、工程款支付申请、隐蔽工程验收报告、竣工验收报告等文件资料，本题还需审核分包单位的资料是：施工技术方案、施工进度计划、隐蔽工程验收报告。 2.介质：液压试验用洁净水，气压试验用干燥洁净的空气、氮气或其他不易燃无毒气体。由于管道输送的是压缩天然气，所以认为最好应该是气压试验。可以选用干燥、洁净的空气作介质进行压力试验。采取的技术措施： ①管道试验前必须全面检查、核对已安装的管子、管件、阀门、紧固件以及支架等的质量，必须符合设计要求及有关规范的规定。 ②试压前，安全阀、爆破板及仪表元件已经拆下，待试管道与无关系统已经用盲板或其他隔离措施隔开，盲板处应有标记，以便试压结束后拆除。系统内的阀门打开，管道的最低点设排液阀，最高点设放气阀。 ③管道试压前，试验范围内的管道安装工程和焊缝及其他待检部位尚未涂漆和绝热，管道上的膨胀节已设置了临时约束装置，埋地敷设管道不得埋土，以便检查，水压试验前检查管道支架，若管道支架是以空管道设计支架，应加临时支架，避免管道因增加重量而变形。 ④试验时应安装不少于两块压力表，并有铅封，压力表满刻度应为被测压力的1.5 ~2倍，精度等级1. 5级，直立安装便于观察。 ⑤液压试验，气温低于5℃应有防冻措施，或改用气压试验，液压试验完成，应将系统内的液体排尽。 ⑥管道应根据操作压力分系统试压，通向大气的排空管，排液管，可以不试压。 ⑦管道试压方案已经过批准，进行了技术交底。试验合格后，应填写“管道试压记录”作为交工文件。 3.关键工序：管道安装前检验，管道焊接，管道系统试验；管道系统调试及试运行；管道隐蔽。埋地敷设的管道，试验前不得埋土，以便试压前进行检查。 4.柜体接地电阻12Ω超过规范允许值。因为按照相关规定，共用接地系统以满足最小值要求为准，一般其接地电阻应小于1Ω。本案例中柜体与槽钢接地接触不良或未进行接地连接。接地电阻的测量：接地电阻一般可用电庄表、电流表法或用接地电阻测量仪测量。
