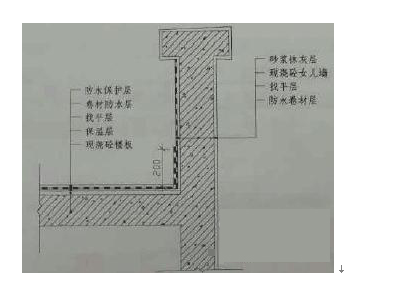

问题（二）　　背景资料　　某高层钢结构工程，建筑面积28000m2，地下一层，地上十二层，外围护结构为玻璃幕墙和石材幕墙，外罐保温材料为新型保温材料；屋面为现烧钢筋混凝土板，防水等级为1级。采用卷材防水。在施工过程中，发生了下列事件：　　事件一：钢结构安装施工前，监理工程师对现场的施工准备工作进行检查，发现钢构件现场堆放存在问题。现场堆放应具备的基本条件不够完善。劳动力进场情况不符合要求，责令施工单位进行整改。　　事件二：施工中，施工单位对幕墙与各楼层楼板间的缝隙防火隔离处理进行了检查，对幕墙的抗风压性能、空气渗透性能、雨水渗透性能，平面变形性能等有关安全和功能检测项目进行了见证取样或抽样检查。　　事件三：监理工程师对屋面卷材防水进行了检查，法线屋面女儿墙墙根处等部位的防水做法存在问题（节点施工做法图示如下），责令施工单位整改。

事件四：工程采用新型保温材料，按规定进行了材料评审，鉴定并备案，同时施工单位完成相应程序性工作后，经监理工程师批准投入使用。施工完成后，由施工单位项目负责人主持，组织总监理工程师、建设单位项目负责人、施工单位技术负责人。相关专业质量员和施工员进行了节能工程部分验收。

选项 1：事件一中，高层钢结构安装前现场的施工准备还应检查哪些工作？钢构件现场堆场应具备哪些基本条件？ 2：事件二中，建筑幕墙与各楼层楼板间的缝隙隔离的主要防火构造做法是什么？幕墙工程中有关安全和功能的检测项目有哪些？ 3：事件三中，指出防水节点施工图做法图示中的错误？ 4：事件四中，新型保温材料使用前还应有哪些程序性工程？节能分部工程的验收组织有什么不妥？

答案

解析 1.还应检查钢构件预检和配套、定位轴线及标高和地脚螺栓的检查、安装机械的选择、安装流水段的划分和安装顺序的确定等。（P136)。　　钢构件现场堆场具备的基本条件：场地平整、坚实，无水坑、冰层；地面干燥，有较好的排水设施，同时车辆进出方便，方便起吊构件。　　2.幕墙与各层楼板、隔墙外沿间的缝隙，应采用不燃材料封堵，填充材料可采用岩棉或矿棉，其厚度不应小于100mm，并应满足设计的耐火极限要求，在楼层间形成水平防火烟带。防火层应采用厚度不小于1.5mm的镀锌钢板承托，不得采用铝板。承托板与主体结构、幕墙结构及承托板之间的缝隙应采用防火密封胶密封。（P195)。　　幕墙工程中有关安全和功能的检测项目有：硅酮结构胶的相容性试验；幕墙后置埋件的现场拉拔强度；幕墙的抗风压性能空气渗透性能雨水渗漏性能及平面变形性能。（P228)。　　3.错误之一：泛水高度为200mm。　　正确做法：泛水高度至少为350mm。　　错误之二：阴阳角基层卷材防水为直角形式。　　正确做法：阴阳角基层卷材做成45度角或圆弧型。　　错误之三：女儿墙泛水处防水层没有做附加层。　　正确做法：儿墙泛水处的防水层下应增设附加层，附加层在平面和立面的宽度均不应小于250mm. 　　错误之四：压顶檐口下端未做处理。　　正确做法：压顶檐口下端应做鹰嘴和滴水槽。　　错误之五：卷材收头未作处理。　　正确做法：卷材收头应用金属压条钉压固定，并应用密封材料封严。　　4.保温隔热材料，其导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要求。对其检验时应核查质量证明文件及进场复验报告（复验应为见证取样送检）。并对保温材料的导热系数、密度、抗压强度或压缩强度，粘结材料的粘结强度，增强网的力学性能、抗腐蚀性能等进行复验。（P195）。　　节能分部工程验收组织不妥之处：施工单位项目负责人组织不妥。应该是总监理工程师组织。　　组织参加的人员不妥当。设计单位项目负责人和施工单位技术、质量部门负责人应参加节能分部工程验收。（项目管理P198）。
