问题某工程双代号实标网络图如下：

假设各项工作均匀速进展，其中：工作箭线上方的数字为该工作每月完成的投资额（单位：万元）。问题： (1)根据时标网络图进度前锋线分析6月、11月底工程的实际进展情况 (2)根据11月底的检查情况，试绘制从12月开始到工程结束的时标网络计划。 (3)试从投资角度分析6月、11月底的进度偏差及实际进展情况。

选项

答案

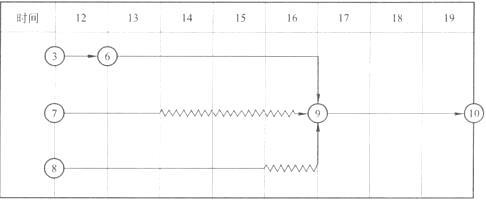

解析 (1)根据时标网络图上进度前锋线,可知： 1)6月底检查结果：工作③→⑥进度超前一个月,工作②→④进度滞后一个月,工作②→⑤进度滞后一个月。 2)11月底检查结果：工作③→⑥进度滞后一个月,工作⑦→⑨进度与原计划一致,工作⑧→⑨进度滞后三个月。 (2)从12月开始,③→⑥工作剩余一个月,⑧→⑨工作刚刚开始,其时标网络计划如下：

(3)从投资角度分析进度偏差,其计算公式为：进度偏差=S V = B C W P - B C W S。 1)6月底拟完工程计划投资为：3*2+4*3+5*1+3*4+5*4=55万元； 6月底已完工程计划投资为：3*2+4*3+5*2+3*3+5*3=52万元。则6月底进度偏差为：55-52=3万元,即实际进度拖延3万元。 2)11月底拟完工程计划投资为：3*2+4*3+5*6+3*5+4*2+7*2+5*4+6*2+4*3=129万元； 11月底已完工程计划投资为：3*2+4*3+5*5+3*5+4*2+7*2+5*4+6*2=112万元。则11月底进度偏差为：129-112-17万元,即实际进度拖延17万元。
