问题背景已知某工程的网络计划中相关资料如下表所示。

问题 (1)根据上表中相关资料绘制网络图； (2)计算总工期，以及网络图中各工作的六个时间参数（ES、EF、LS、LF、TF、FF）； (3)找出关键线路，并在图中用双箭线标明。

选项

答案

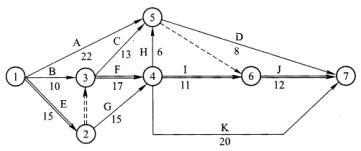

解析 (1)绘制网络图如下：

(2)计算各工作时间参数：总工期T=55。1)计算各工作的ES、EF:ES_A=0,EF_A=22ES_B=0,EF_B=10ES_E=0,EF_E=15ES_C=15,EF_C=28ES_F=15,EF_F=32ES_G=15,EF_G=30ES_H=32,EF_H=38ES_I=32,EF_I=43；ES_K=32,EF_K=52ES_D=38,EF_D=46；ES_J=43,EF_J=55。2)计算各工作的LS、LF:LF_J=55,LS_J=43LF_D=55，LS_D=47LF_K=55，LS_K=35LF_I=43，LS_I=32LF_H=43,LS_H=37LF_G=32,LS_G=17LF_F=32,LS_F=15LF_C=43，LS_C=30LF_E=15，LS_E=0LF_B=15,LS_B=5；LF_A=43,LS_A=21。3)计算各工作的TF、FF:TF_A=LS_A-ES_A=21-0=21,FF_A=min(ES_J,ES_D)-EF_A=38-22=16TF_B=LS_B-ES_B=5-0=5,FF_B=min(ES_C,ES_F)-EF_B=15-10=5TF_C=LS_C-ES_C=30-15=15,FF_C=min(ES_J,ES_D)-EF_C=38-28=10TF_D=LS_D-ES_D)=47-38=9，FF_D=T-EF_D=55-46=9；TF_E=LS_E-ES_E=0-0=0,FF_E=min(ES_C，ES_F，ES_G)-EF_E=15-15=0TF_F=LS_F-ES_F=15-15=0,FF_E=min(ES_H,ES_I,ES_K)-EF_F=32-32=0TF_G=LS_G-ES_G=17-15=2,FF_G=min(ES_H,ES_I,ES_K)-EF_G=32-30=2TF_H=LS_H-ES_H=37-32=5,FF_H=min(ES_J,ES_D)-EF_H=38-38=0TF_I=LS_I-ES_I=32-32=0,FF_I=ES_J-EF_I=43-43=0TF_J=LS_J-ES_J=43-43=0,FF_I=T-EF_J=55-55=0TF_K=LS_K-ES_K=35-32=3，FF_K=T-EF_K=55-52=30 (3)关键线路：E→F→I→J（或①→②→③→④→⑥→⑦）。
