【背景资料】某工程项目中包含多个分部分项工程，其各工作的编号、持续时间及逻辑关系如表1所示。【问题】1.试绘制该工程项目的施工进度计划横道...

作者: rantiku 人气: - 评论: 0

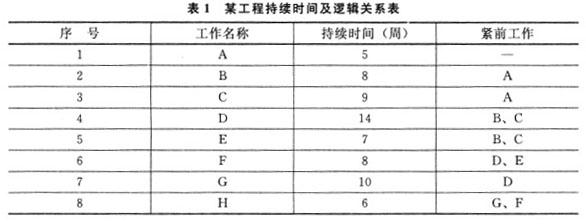

问题【背景资料】某工程项目中包含多个分部分项工程，其各工作的编号、持续时间及逻辑关系如表1所示。

【问题】 1.试绘制该工程项目的施工进度计划横道图。 2.试绘制该工程项目的施工进度计划双代号网络图。 3.哪些工作是关键工作？ 4.本工程的计划工期为46周，判断按照上述工作安排能否满足计划工期的要求。

选项

答案

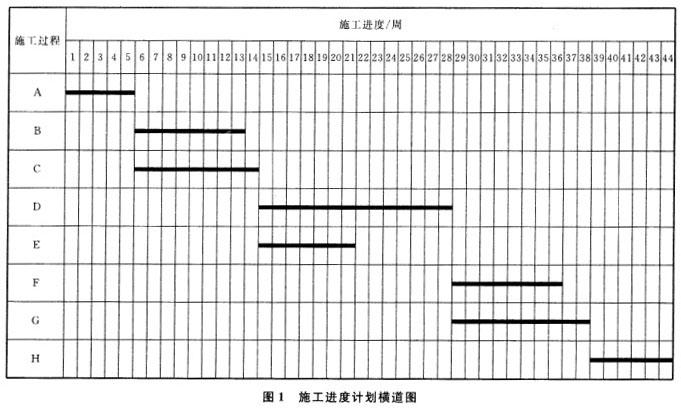

解析【答案要点】 1.绘制该工程项目的施工进度计划横道图如图1所示。

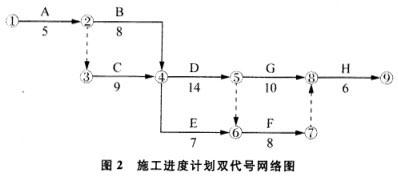

2.绘制该工程项目的施工进度计划双代号网络图如图2所示。

3.工作A、C、D、G、H为关键工作。 4.通过进度计划图可判断，计算工期为44周，因此按照此工作安排可以满足46周的计划工期安排。
