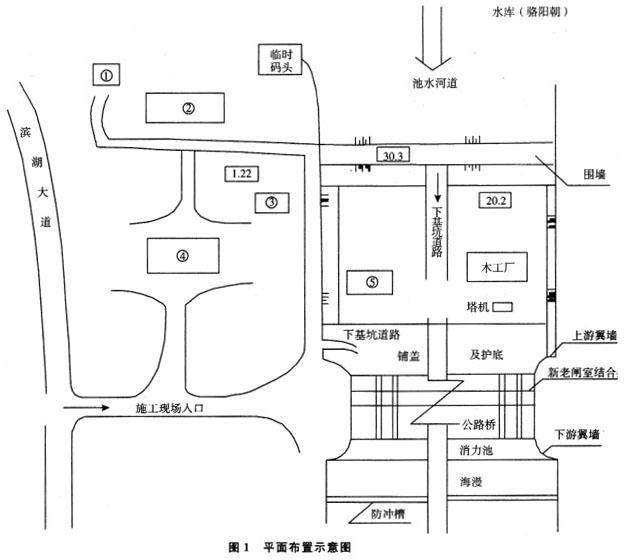

问题【背景资料】某平原地区大(1)型水库泄洪闸闸孔36孔，设计流量4000m3/s，校核流量7000m3/s。该泄洪闸建于20世纪60年代末，2013年进行除险加固。主要工程内容有：(1)桥头堡、启闭机房拆除重建；(2)公路桥桥面及栏杆翻修；(3)闸墩、闸底板混凝土表面防碳化处理；(4)闸底板、闸墩向上游接长5m；(5)原弧形钢闸门更换为新弧形钢闸门；(6)原卷扬启闭机更换为液压启闭机；(7)上游左右侧翼墙拆除重建等七项。主要工程量：混凝土4.6万立方米，土方42万立方米，金属结构1086t，总投资1.22亿元。施工导流采用一次拦断河床围堰，围堰为土围堰，级别为3级，长410m，堰顶高程30.3m，施工期水库设计静水位27.8m，波浪高度1.5m，围堰采用水中倒土双向进占法施工，总填筑方量30万立方米。根据施工需要，现场布置有混凝土拌合系统、钢筋加工厂、木工厂、临时码头、配电房等临时设施。其平面布置示意图如图1，图中①、②、③、④、⑤为临时设施（混凝土拌合系统、油库、机修车间、钢筋加工厂、办公生活区）代号。混凝土表面防碳化处理采用ST-9608聚合物防水防腐涂料。闸底板和闸墩向上游接长5m采用锚固技术使新、老闸底板和闸墩连为一体。

【问题】 1.根据有利生产、方便生活、易于管理、安全可靠的原则，给出示意图中代号①、②、③、④、⑤所对应临时设施的名称。 2.指出上述七项加固内容中设计工作方面最关键的一项并简述理由。 3.指出上述七项加固内容和临时工程中施工方面最关键的两项并简述理由。 4.复核围堰堰顶高程是否满足《水利水电工程施工组织设计规范》SL303-2004的规定。 5.根据《建设工程安全生产管理条例》，施工单位应在上图中的哪些地点和设施附近设置安全警示标志？

选项

答案

解析【答案要点】 1.①——油库；②——泥凝土拌合系统；③——机修车间；④——办公生活区；⑤——钢筋加工厂。 2.设计工作方面最关键的一项内容为：闸底板、闸墩向上游接长5m。理由：老闸室沉降已经结束，新、老闸底板基有可能产生不均匀沉降；新老混凝土结合部位处理技术复杂。 3.(1)临时工程施工方面最关键的一项内容：围堰。理由：本工程围堰级别高（3级）、规模大（30万立方米）、难度高（水中倒土）。(2)加固内容施工方面最关键的一项内容：闸底板、闸墩向上游接长5m。理由：新接长的闸底板、闸墩混凝土与原有闸底板、闸墩混凝土结合部位的处理技术要求高，施工难度大，其施工质量对工程安全至关重要。 4.27.8+1.5+0.7=30.0＜30.3m，故复核围堰堰顶高程符合规定。 5.应设置安全警示标志的地点和设施：施工现场入口、油料库、塔机、配电房、下基坑道路进口处、脚手架、围堰、工程拆除部位、木工厂等处都需要设置安全警示标志。
