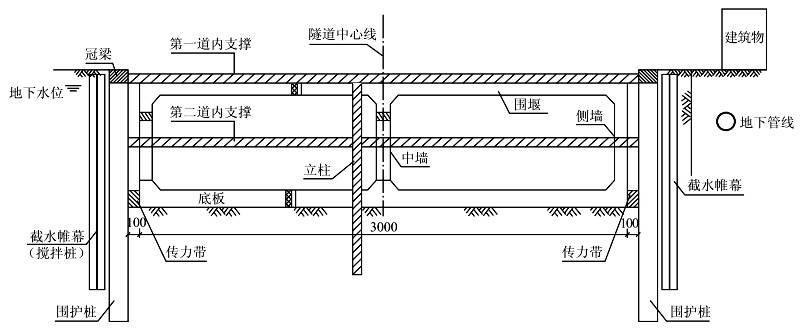

问题背景材料某公路承建城市城市主干道的地下隧道工程，长520m,为单位双重类型钢筋混泥土结构，采用明抢暗做法施工、隧道基坑深10m间隔安全等级为一级，基坑支护与结构设计断面示意图如图5所示，围护桩为钻孔灌注桩：截水帷幕为双排水泥土搅拌桩，两道内支撑中间设立柱职称；基坑侧壁与隧道侧墙的净距为1m。

项目部编制了专项施工方案，确定了基坑施工和主体结构施工方案，对结构施工与拆撑、换撑进行了详细安排。施工过程发生如下事件：事件一：进场踏勘发现有一条横跨隧道的架空高压线无法转移，鉴于水泥土搅拌桩机设备高，距高压线距离处理危险范围，导致高压线两侧计20cm 范围内水泥土搅拌桩无法施工。项目部建议变更此范围内的截水帷幕状设计，建设单位同意设计变更。事件二：项目部编制的专项施工方案，隧道主体结构与拆撑、换撑施工流程为：（1）底板垫层施工→（2）→（3）传力带施工→（4）→（5）隧道中墙施工→（6）隧道侧墙和顶板施工→（7）基坑侧壁与隧道侧墙间隙回填→（8）。事件三：某日上午监理人员在巡视工地时，发现以下问题，要求立即整改： ①在开挖工作面位置，第二道支撑未安装的情况下，已开挖至基坑底部； ②为方便挖土作业，挖掘机司机擅自拆除支撑立柱的个别水平联系梁；当日下午，项目部街道基坑监测单位关于围护结构变形超过允许值的报警； ③已开挖至基底的基坑侧壁局部位置出现漏水、水中夹带少量泥沙。 1.补充本工程应提交专家论证的方案。 2.事件一中项目部拟变更截水帷幕的形式是什么？说明理由。 3.指出项目部办理设计变更的步骤。 4. 补充隧道主体结构与拆撑、换撑工艺流程。 5.补充本基坑的监测项目。 6.针对事件三存在的问题，项目部应采取什么措施？

选项

答案

解析答案: 解析:1.补充本工程应提交专家论证的方案。答：①暗挖施工方案；②深基坑开挖方案；③大体积混凝土浇筑方案；④预应力张拉方案；⑤吊装运输方案；⑥交通导行方案；⑦基坑降水方案；⑧高压线环境施工安全方案；⑨ 基坑支撑与监测方案等； 2.事件一中项目部拟变更截水帷幕的形式是什么？说明理由。答：可替换的形式为：地下连续墙。理由：①地下连续墙强度大，变位小，隔水性好，可满足设计结构要求；② 地连墙可分段分结施工，可避开高压线影响范围；③地连墙虽然造价比双排桩高，但设计变更恰当的话可兼作主体结构侧墙，总造价未必增加；④关键点：基坑侧壁与隧道侧墙的净距离为1m,恰好基坑侧壁可兼做隧道侧墙。 3.指出项目部办理设计变更的步骤。答：①组织相关人员做可行性调查；②向监理和建设单位提交变更报告；③ 经原设计单位设计同意④由监理下达变更通知⑤项目根据变更调整施组方案，必要时组织专家论证⑥变更执行 4. 补充隧道主体结构与拆撑、换撑工艺流程：答：②底板施工；④防水层施工；⑧拆除支撑、恢复路面；隧道主体结构与拆撑、换撑施工流程为：（1）底板垫层施工→（2）→（3）传力带施工→ （4）→（5）隧道中墙施工→（6）隧道侧墙和顶板施工→（7）基坑侧壁与隧道侧墙间隙回填→（8）。 5.补充本基坑的监测项目答：补充：地下连续墙顶部、深部的水平位移，周围建筑物、地下管线变形，坑边地面沉降，支撑轴力，地下连续墙内力，支撑立柱沉降，地下水位。 6.针对事件三存在的问题，项目部应采取什么措施？答：1）开挖面第二道支撑未安装开挖到底部做法，项目部应采取的措施：应严格按施工组织设计的顺序和步骤开挖支撑。 2）擅自拆除连系梁造成基坑监测变形超过允许值的报警，项目部应采取的措施：① 立即改正挖掘司机的错误做法②应分析原因，必要时重测数据③确定异常情况后，应按照有关规定立即通知建设单位和施工单位等相关单位④启动应急预案，调动人员和设备，并加密监测。 3）基坑侧壁漏水中带有少量泥沙，项目部应采取的措施：① 如果渗漏不严重可做采用坡顶卸载、增加支撑等一般性处理② 如果造成大量水土流失可在缺陷处插入引流管，用双快水泥封堵③ 如果坍塌或失稳征兆明显时，必须采取回填土、砂或灌水等措施，人员及早撤离现场。
