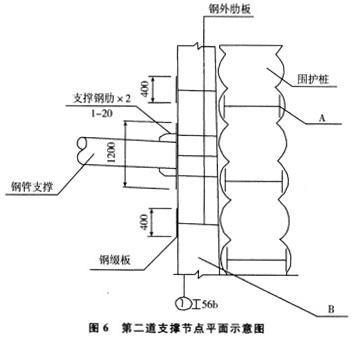

问题【背景资料】某施工单位中标承建过街地下通道工程，周边地下管线较复杂，设计采用明挖顺作法施工。通道基坑总长80m，宽12m，开挖深度10m。基坑围护结构采用SMW工法桩，基坑沿深度方向设有2道支撑，其中第一道支撑为钢筋混凝土支撑，第二道支撑为φ609*16mm钢管支撑（见图6）。基坑场地地层自上而下依次为：2.0m厚素填土、6m厚黏质粉土、10m厚砂质粉土。地下水位埋深约1.5m。在基坑内布置了5口管井降水。

项目部选用坑内小挖机与坑外长臂挖机相结合的土方开挖方案。在挖土过程中发现围护结构有两处出现渗漏现象，渗漏水为清水，项目部立即采取堵漏措施予以处理，堵漏处理造成直接经济损失20万元，工期拖延10d，项目部为此向业主提出索赔。【问题】 1.给出图6中A、B构（部）件的名称，并分别简述其功用。 2.根据两类支撑的特点分析围护结构设置不同类型支撑的理由。 3.本项目基坑内管井属于什么类型？起什么作用？ 4.给出项目部堵漏措施的具体步骤。 5.项目部提出的索赔是否成立？说明理由。 6.列出基坑围护结构施工的大型工程机械设备。

选项

答案

解析【答案要点】 1.A是工字钢；B是支撑系统的围檩。(1)工字钢的功用：作为SMW工法加筋使用，它与水泥土搅拌墙结合，形成一种复合劲性围护结构，可以极大地提高水泥土搅拌墙的强度，增加SMW桩的抗弯和抗压强度；且工字钢可以拔出重新利用，有利于节省钢材、节约成本。(2)围檩的功用：与围护桩（墙）、支撑一起构成支撑结构体系，在软弱地层中，支撑结构承受围护墙所传递的土压力和水压力，抵御基坑周围的土体变形压力，保持基坑的稳定和施工安全。 2.(1)钢筋混凝土支撑体系的特点是：结构固定且稳定，支撑时抗压强度大，施工工程量大，拆除工作量大。由于基坑开挖后，随着开挖深度增大，基坑上部周围土体的主动土压力越来越大，采用钢筋混凝土支撑与SMW工法的水泥土搅拌墙连接，可以有效抵御基坑上部土体的主动土压力。且在基坑开挖深度不大的情况下，施工钢筋混凝土支撑是比较方便的。(2)钢管支撑体系的特点是：结构自重轻，支撑力大，装拆方便。由于基坑开挖后，基坑中下部的周围土体的主动土压力相对较小，所以采用钢管支撑体系可以较好地构筑围护支撑结构，较好地保持基坑稳定，保证施工安全。 3.(1)本项目的管井属于布置于基坑内部的降水井，SMW工法是水泥土搅拌墙就是隔水帷幕，二者共同构成基坑的降水系统。(2)管井对潜水有疏干的作用，对承压水有减压的作用，可以有效防止基坑土体隆起、降低地下水水头、以及梳干含水层，便于基坑开挖。 4.堵漏措施的具体步骤为：(1)渗水较小时，在漏水处用排水管引流，用双快水泥封堵，待封堵见效后，关闭排水管道。(2)如果渗流过大，就在漏水处回填土并在基坑外注浆加固土体，阻止水流。堵漏完成后，再清理回填土。 5.索赔不成立。基坑漏水是由于围护结构处理不当，属于施工单位的原因，所以不能索赔。 6.基坑围护结构施工的大型机械设备包括：SMW桩体的三轴水泥土搅拌机、水泥输送设备、工字钢输入设备、工字钢拔除设备、混凝土搅拌机、混凝土输送泵车、混凝土运输设备、吊装起重设备、钢支撑结构的安装设备等等。
