问题某单线铁路隧道要求工期3 6个月，全长7. 5km，只有进出口有进洞条件，隧道中间高洞口低，出口洞口段有20m长的坡积层，厚度较厚；进口段为风化岩有部分节理判定为Ⅲ级围岩，进洞施工时为旱季。问题： 1．该隧道进洞应采取什么措施？简述其施工步骤。 2．隧道应采用何种施工方案？决定施工方案的主要因素是什么？ 3．请简述该隧道洞身段的主要施工步骤。 4．列表叙述本隧道主要施工安全控制重点。

选项

答案

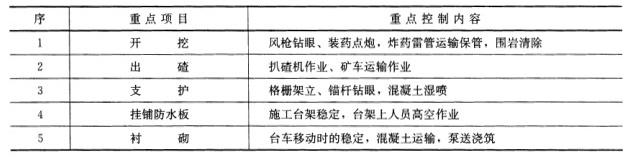

解析 1．进口宜采取小导管超前注浆加固围岩，台阶法短进尺开挖，锚喷支护紧跟，初期支护尽早封闭成环的进洞措施。其施工步骤为：(1)小导管注浆；(2)上台阶开挖；(3)隧道拱顶锚喷支护；(4)下台阶开挖；(5)边墙锚喷支护；(6)底部开挖；(7)仰拱施作。出口宜采取长管棚支护，短进尺开挖，锚喷支护紧跟，尽早成环的技术措施，其施工步骤为：(1)长管棚钻孔、插管、注浆；(2)围岩开挖；(3)格栅架立；(4)混凝土喷射；(5)底部开挖；(6)仰拱施作。 2．采用的施工方案是：进出口两个作业面同时掘进，进口采取小导管注浆超前支护的方法进洞，出口采取长管棚超前支护的方法进洞，洞身采取全断面开挖，锚喷初期支护，有轨出碴，扒碴机装岩、电动车牵引梭矿车运碴，初期压人式通风，后期混合式通风，液压台车进行模筑衬砌。决定施工方案的主要因素是：隧道长度、宽度、工期、地质状况。隧道长度与工期决定了隧道需要两头掘进方案，隧道长度、宽度决定了出砟需要采取有轨出碴、混合通风方案，优先考虑出碴方案、通风方案，然后考虑开挖、衬砌方案。 3．该隧道洞身段的主要施工步骤是： (1)开挖；(2)通风；(3)出碴；(4)支护；(5)仰拱与填充；(6)挂铺防水板；(7)衬砌；(8)沟槽。 4．主要施工安全控制重点列表表述如下：

【分析与提示】 1．完整的施工方案包含了作业面数量安排、队伍安排、施工顺序安排以及所采取的施工方法和主要机械。本案例因为不能展开，只偏重施工方法和机械的描述，并不完整。 2．安全控制重点控制内容仅为示例，未做完全罗列。
