某光缆线路工程采用直埋敷设方式，途中需穿越生态环境脆弱的国家级生态保护区，部分路段沿电气化铁路敷设。施工单位对施工方案进行了策划，编制了详细的施工组...

作者: rantiku 人气: - 评论: 0

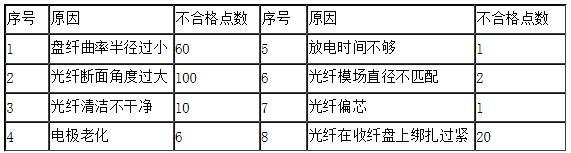

问题某光缆线路工程采用直埋敷设方式，途中需穿越生态环境脆弱的国家级生态保护区，部分路段沿电气化铁路敷设。施工单位对施工方案进行了策划，编制了详细的施工组织设计，工程顺利开工。施工过程中发生部分路由变更，使得工程停工 10 天，窝工损失 5 万元；增挖光缆沟用 25 天，增加费用 5 万元；建设单位要求在 50km 路段内同沟增设一条 24 芯光缆，增加费用 7 万元；顶管机故障延误工期5 天，损失 2 万元。测试中发现部分光缆对地绝缘不合格，且光纤接续衰减过大，不合格接续点的统计数据如下：

技术负责人组织人员分析原因后，采取了相应的纠正措施，光纤接续衰减达到了指标要求。问题： 1.本工程的组织设计中除了保证工程质量、进度、成本的措施外还应包括哪些措施？ 2.本工程应该采取哪些防强电措施以保证线路和人身安全？ 3.如何预防光缆对地绝缘指标不合格和光缆打背扣现象？ 4.做出接续不合格原因的排列表和排列图，并指出主要原因和解决方法。 5.计算施工单位可索赔的工期和费用。

选项

答案

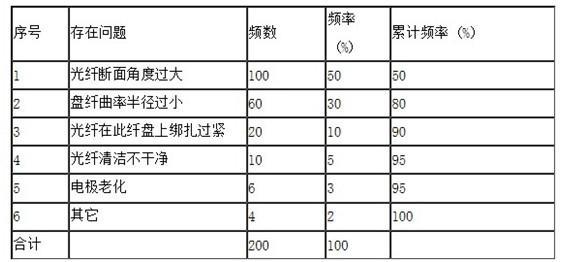

解析 1.（1）安全控制措施（2）环保措施 2.（1）光缆的金属护套、金属加强芯在接头处不作电气连通。（2）接近电气化铁路地段，光缆的金属护套与加强芯做临时接地，以保证人身安全。 3.预防绝缘不合格：（1）光缆敷设和回填时避免光缆外皮损伤。（2）接头盒封装严密。预防打背扣：按规范操作配备足够敷设人员保证光缆在施工人员的视线范围内 4.光缆接续不合格点顺序排列表

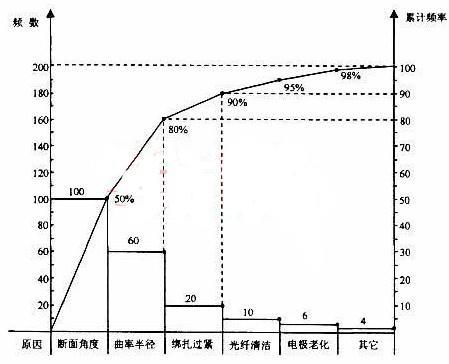

光纤接续不合格点排列图：

累计频率 0-80％为主要原因，即光纤断面角度过大和盘纤曲率半径过小，解决方法为更换光纤切割刀（或刀片），加强培训按要求盘纤以保证光纤的曲率半径。 5.索赔工期：10 天（停工）+5 天（挖沟）=15 天索赔费用：停工 5 万元，挖沟 5 万元，同沟敷设光缆增加费用 7 万元。合计：5+5+7=17 万元
