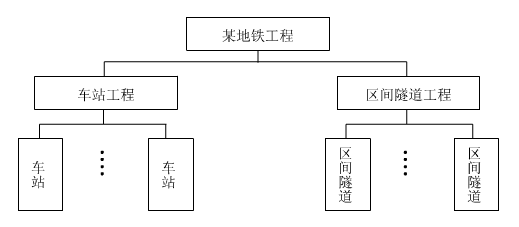

问题下列组织工具图，表示的是（）。

选项 A. 项目结构图 B. 工作流程图 C. 组织结构图 D. 合同结构图

答案 A

解析本题主要考查对项目结构图的理解和运用。 A项：项目结构图（Project Diagram）是一个组织工具，它通过树状图的方式对一个项目的结构进行逐层分解，以反映组成该项目的所有工作任务。项目结构图中，矩形表示工作任务，矩形框之间的连接用连线表示。所以A正确。 B项：工作流程图用图的形式反映一个组织系统汇总各项工作之间的逻辑关系，可用于描述工作流程组织。工作流程图用矩形表示工作，箭线表示工作间的逻辑关系，故B错误。 C项：组织结构图反映了一个组织系统中各子系统之间或各元素之间的指令关系。组织结构图用矩形表示工作部门，上级工作部门对其直接下属工作部门的指令关系用单向箭线表示，故C错误。 D项：合同结构图反映业主方和项目各参与方之间，以及项目各参与方之间的合同关系。合同结构图用矩形表示建设项目的参与单位，若两个单位之间有合同关系，则用双向箭杆联系。故D错误。综上所述，本题正确答案为A。
