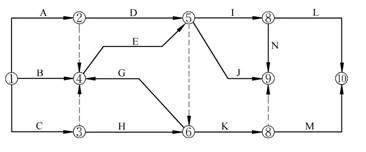

问题某分部工程双代号网络计划如下图所示，其作图错误包括（）。

选项 A. 有多个起点节点 B. 有多个终点节点 C. 存在循环回路 D. 节点编号重复 E. 节点编号有误

答案 BCDE

解析本题主要考查双代号网络计划。 B项：双代号网络图中不可以出现多个起点节点和多个终点节点，本题存在9、10两个终止节点，所以终点节点的编制有错误，B项当选。 C项：双代号网络图中不可以出现闭合回路，本题4、5、6节点组成了闭合回路，所以存在循环回路错误，C项当选。 D项：本题有两个8节点，节点编号重复错误，D项当选。 E项：双代号网络计划图节点编号可以不按顺序编制，但箭头指向编号应大于箭尾编号，本题中G工作，由6节点指向4节点，节点编号存在错误，E项当选。 A项：图中只有一个起始节点，不属于本图中的错误。A项不当选。本题为选非题，综上所述，本题正确答案为BCDE。
