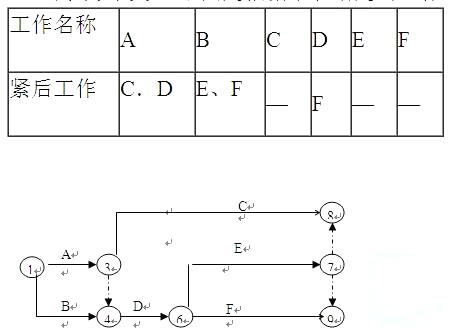

问题下列双代号网络图是根据下表给定的工作之间的逻辑关系绘制成的，图中的错误包括( )。

选项 A、节点编号有误 B、有循环回路 C、有多个起点节点 D、有多个终点节点 E、不符合给定的逻辑关系

答案 DE

解析 2017版教材P127页考点: 双代号网络计划图。在图中，就是找错误点，1、多个终点8和9。2、和表中逻辑不符，B工作紧后工作是EF，而图中是D。D紧后工作是F，而图中是EF.故DE正确。
