电路如图所示，二极管为理想元件，已知u2＝100√2sin314t（V），RL＝90Ω（设电流表的内阻视为零，电压表的内阻视为无穷大）。交流电压表（V1）...

作者: tihaiku 人气: - 评论: 0

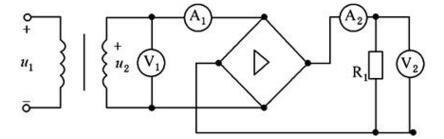

问题电路如图所示，二极管为理想元件，已知u2＝100√2sin314t（V），RL＝90Ω（设电流表的内阻视为零，电压表的内阻视为无穷大）。交流电压表（V1），直流电流表（A2）和直流电压表（V2）的读数分别是（　　）。

选项 A．100V，1A，45V B．100V，1A，90V C．100V，1.1A，100V D．141V，1A，90V

答案 B

解析电压表显示电压值为平均值，V1＝u2/√2=100V，本题为全波整流电路：输出电压平均值U0＝0.9U2＝90V，则输出电流平均值I0＝U0/RL＝0.9U2/RL＝1A。
