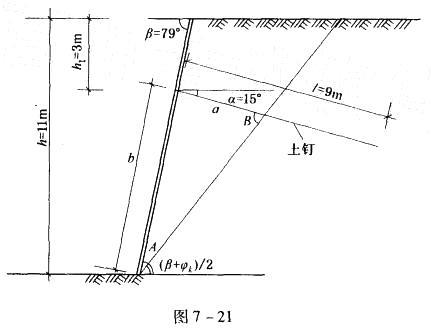

问题某基坑采用土钉墙支护结构（见图7-21），土钉墙坡度β为79°，土钉墙整体稳定和局部稳定验算均满足规范要求。基坑深度h=11m,为均质土层，土的内摩擦角标准值φk=25°。某排土钉距地面下深度h1=3m，设计长度l= 9m，倾角α=15。，直径d=110mm，极限摩阻力取qsk=70kPa，土钉水平和竖向间距均为1.5m。经计算，该土钉处水平荷载标准值eak=30kPa,荷载折减系数ξ=0.741。当土钉杆体选用HRB335热轧钢筋，钢筋强度设计值fy=300N/mm2，按钢筋承载力和土钉受拉承载力等强设计时，为满足《建筑基坑支护技术规程》（JGJ 120—1999）的规定，此土钉宜选用的土钉杆体规格为（）。

A. 1Φ16 B. 1Φ20 C. 1Φ22 D. 1Φ28

选项

答案 B

解析根据《建筑基坑支护技术规程》（JGJ120—1999）第6. 1. 4条，具体计算如下： ①此土钉至坡脚的距离： b=(h-h1)/cos(90°-β)=(11 -3)/cos(90°-79°)=8.15m。 ②由正弦定理：a=b×sina/sinB=8.15×sin[(β-φk)/2]/sin[α+(β+φk)/2]=4.02m；则直线滑裂面外土钉锚杆端长度： lm =l-a = 9-4.02 =4.98m。 ③单根土钉受拉承载力设计值为： Tu=πdqsklm-3.14×0.11×70×4.98/1.3=93kN。 Φ20钢筋抗拉强度设计值为：Agfy=202×π/4×300=94000N=94kN＞Tu=93 kN。故满足等强度要求，即此土钉宜选用的土钉杆体规格为1Φ20。
