一锚杆挡土墙肋柱的某支点处垂直于挡土墙面的反力Rn为250kN，锚杆对水平方向的倾角β＝25°，肋柱的竖直倾角a为15°，锚孔直径D为108mm，砂浆与岩...

作者: tihaiku 人气: - 评论: 0

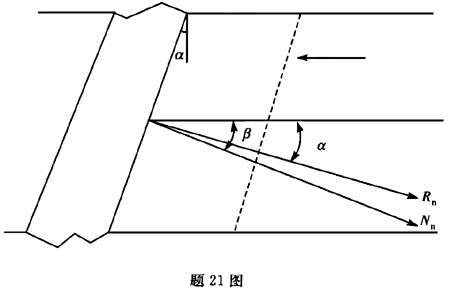

问题一锚杆挡土墙肋柱的某支点处垂直于挡土墙面的反力Rn为250kN，锚杆对水平方向的倾角β＝25°，肋柱的竖直倾角a为15°，锚孔直径D为108mm，砂浆与岩层面的极限剪应力τ＝0.4MPa，计算安全系数K=2.5，当该锚杆非锚固段长度为2.0m时，锚杆设计长度满足的关系式为( )。

Aι≥1.9m Bι≥3.9m Cι≥4.7m Dι≥6.7m

选项

答案 D

解析据《铁路路基支挡结构设计规范》(TB 10025—2001)第6.2.6条计算 Nn=Rn/cos(β-α)=250/cos25°-15°=253.9kN l总=l+2≥4.68+2≈6.7m
