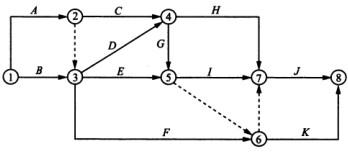

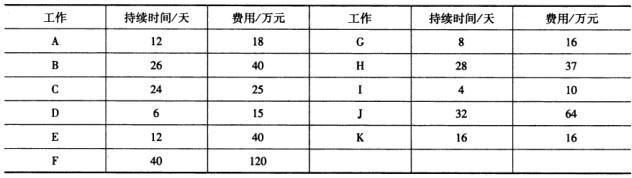

问题已知某项目的原始双代号计划如图3 -5-2所示，网络进度计划原始方案备工作的持续时间和估计费用如表3 -5 -6所示。

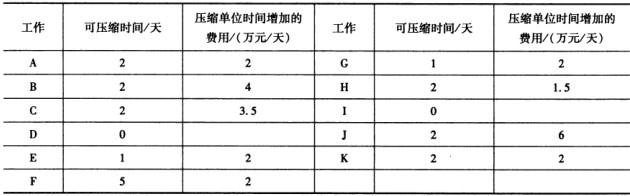

【问题】 1．网络计划的时间参数有哪些？根据图3 -5 -2,计算网络进度计划原始方案各工作的时间参数，确定网络进度计划原始方案的关键路线和计算工期。 2．若施工合同规定：该工程要求工期为93天，工期每提前一天奖励施工单位3万元，每延期一天对施工单位罚款5万元。计算按网络进度计划原始方案实施时的综合费用。 3．该网络进度计划各工作的可压缩时间及压缩单位时间增加的费用，如表3 -5 -7所示，试确定该网络进度计划的最低综合费用和相应的关键路线，并计算调整优化后的总工期（要求写出调整优化过程）。

选项

答案

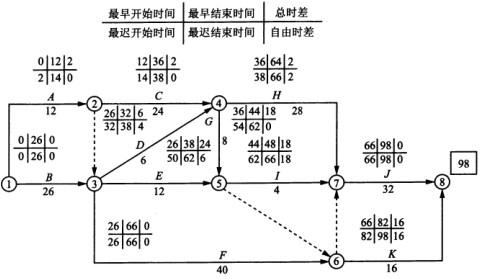

解析 1．(1)网络计划的时间参数是指网络图中工作或节点具有的时间值，又分为： ①最早时间参数，是指根据工作之间的逻辑关系和进度的限制，一项工作最早可以执行的时间值，包括最早开始时间(ES)和最早完成时间(EF)。 ②最迟时间参数，是指在不影响项目完工时间的前提下，一项工作最迟必须执行的时间值，包括最迟开始时间( LS)和最迟完成时间(LF)。 ③时差，是指工作的机动时间，又分： a．自由时差( FF)，是指在不影响其紧后工作最早开始时间的前提下，本工作可以利用的机动时间。 b．总时差( TF)，是指在不影响计划完工工期的前提下，本工作可以利用的机动时间。 (2)计算该网络进度计划时间参数的结果如图3-5 -3所示：

关键路线即总时差为0的线路，为：①—③—⑥—⑦—⑧（或B→F→J）；计算工期为：26 +40 +32 =98（天）。 2．按网络进度计划原始方案实施时的综合费用计算如下：原始方案估计费用为：18 +40 +25 +15 +40 +120 +16 +37 +10 +64 +16=401（万元）；延期罚款为：5*(98 -93) =25（万元）；综合费用为：401+25 -426（万元）。 3．第一次调整优化：在关键线路上取压缩单位时间增加费用最低的F工作为调整对象，压缩2天（超过2天会使关键线路改变）。增加费用：2*2=4（万元）。第二次调整优化：工作A、C、H、J与B、F、J，同时成为关键工作，选择H工作和F工作为调整对象，同时压缩2天。增加费用：2*(15+2) =7（万元）。第三次调整优化：工作A、C、H、J与B、F、J仍为关键工作，选择A工作和F工作为调整对象，同时压缩1天。增加费用：1*(2+2) =4（万元）。优化后的关键线路为：①—③—⑥—⑦—⑧（或关键工作为B→F→J）和①—②一④一 ⑦一⑧（或关键工作为A→C→H→J）。工期：98 -2 -2 -1=93（天）。最低综合费用：401+4 +7 +4 =416（万元）。
