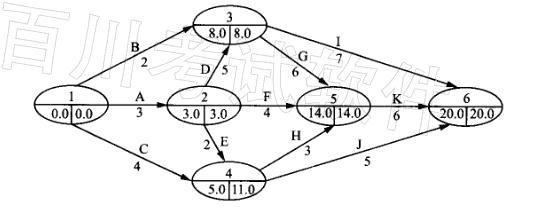

问题某工程项目网络图如图所示，则（）。

A.工序E的最早开工时间为5 B.工序E的最早完工时间为5 C.工序E的总时差为8 D.关键线路为①-②-⑤-⑥

选项

答案 B

解析 A项，节点2的最早开工时间tE(2) =0+3=3；BC两项，工序工序E的总时差为2，工序2的最早完工时间为3+2 =5；D项，在网络图中，关键路线是所有线路中耗时最长的线路。图中，线路①-③-⑥的时长为：2+7=9；线路①-③-⑤-⑥的时长为：2+6+6 = 14；线路①-②-③-⑥的时长为：3+5+7 = 15；线路①-②-③-⑤-⑥的时长为：3+5+6+6=20；线路①-②-③-⑤-⑥的时长为：3+4+6 = 13；线路①-②-④-⑤-⑥的时长为：3+2+3+6 =14；线路①-②-④-⑥的时长为：3 +2+5 =10；线路①-④-⑤-⑥的时长为：4+3 +6 = 13；线路①-④-⑥的时长为：4+5 =9。由此可知，关键线路为：①-②-③-⑤-⑥。
