某企业实施质量改进项目，采用网络图法。根据所搜集的资料绘制的网络图如图所示。根据图形可分析出：箭条图中（）。A.因为有缺口，所以可以有闭环 ...

作者: rantiku 人气: - 评论: 0

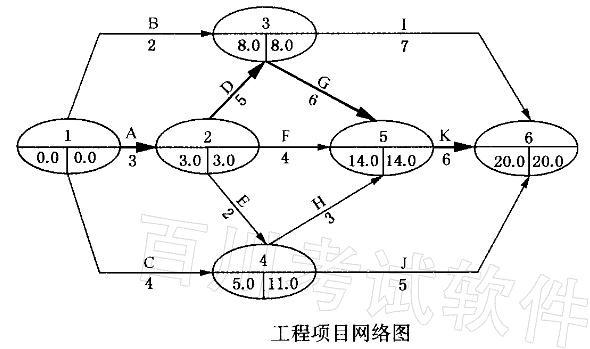

问题某企业实施质量改进项目，采用网络图法。根据所搜集的资料绘制的网络图如图所示。根据图形可分析出：

箭条图中（）。 A.因为有缺口，所以可以有闭环 B.可以出现闭环 C.因为两个节点间只能有一项作业，所以应该有闭环 D.不能出现闭环

选项

答案 D

解析网络图绘制规则包括：①网络图中每一项作业都应有自己的节点编号，编号从小到大，不能重复；②网络图中不能出现闭环；③相邻两个节点之间，只能有一项作业，只能有一个箭条；④网络图只能有一个起始节点和一个终点节点；⑤网络图绘制时，不能有缺口。
