某双代号网络计划如图9-2所示，其中关键线路有()条。[2008年真题]A:2 B:3 C:4 D:5

作者: rantiku 人气: - 评论: 0

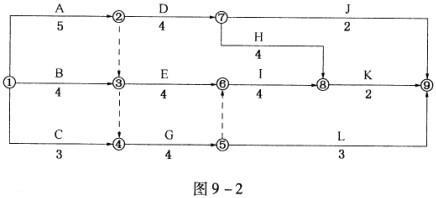

问题某双代号网络计划如图9-2所示，其中关键线路有()条。[2008年真题]

选项 A:2 B:3 C:4 D:5

答案 B

解析在关键线路法(CPM)中，线路上所有工作的持续时间之和称为该线路的总持续时间。总持续时间最长的线路称作关键线路。该双代号网络计划图共有9条工作线路，其持续时间分别为：线路①—②—⑦—⑨：5+4+2=11；线路①—②—⑦—⑧—⑨：5+4+4+2=15；线路①—②—③—⑥—⑧—⑨：5+4+4+2=15；线路①—②—③—④—⑤—⑥—⑧—⑨：5+4+4+2=15；线路①—②—③—④—⑤—⑨：5+4+3=12；线路①—③—⑥—⑧—⑨：4+4+4+2=14；线路①—③—④—⑤—⑥—⑧—⑨：4+4+4+2=14；线路①—③—④—⑤—⑨：4+4+3=11；线路①—④—⑤—⑨：3+4+3=10。所以该网络计划的关键线路有三条，分别为①—②—⑦—⑧—⑨、①—②—③—⑥—⑧—⑨、①—②—③—④—⑤—⑥—⑧—⑨。
