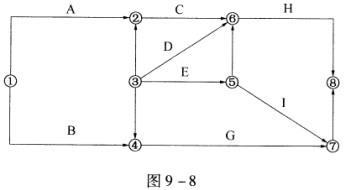

问题某分部工程双代号网络图如图9-8所示，图中存在的错误有()。[2009年真题]

选项 A:有多个起点节点 B:有多个终点节点 C:节点编号有误 D:存在循环回路 E:有多余虚工作

答案 ACE

解析 A项，网络图应只有一个起点节点和一个终点节点（多目标网络计划除外），图中①③都是起点节点，不符合双代号网络图的绘制规则；C项，网络图中所有节点都必须编号，并应使箭尾节点的代号小于箭头节点的代号，图中③—②处箭尾节点的代号大于箭头节点的代号，不符合双代号网络图的绘制规则；E项，由于网络图是有向、有序网状图形，所以必须严格按照工作之间的逻辑关系绘制，这是保证工程质量和资源优化配置及合理使用所必需的，图中⑦—⑧为多余的虚工作，可省去。
